操作步骤：
    ①用适当的力和方法将阻尼器“定位卡子”压入到安装孔内。
    ②用适当的力沿拉线轴向退出，轻轻将阻尼器卡子退出安装孔，错误安装视图如图1243所示。

   （四）附件拆换

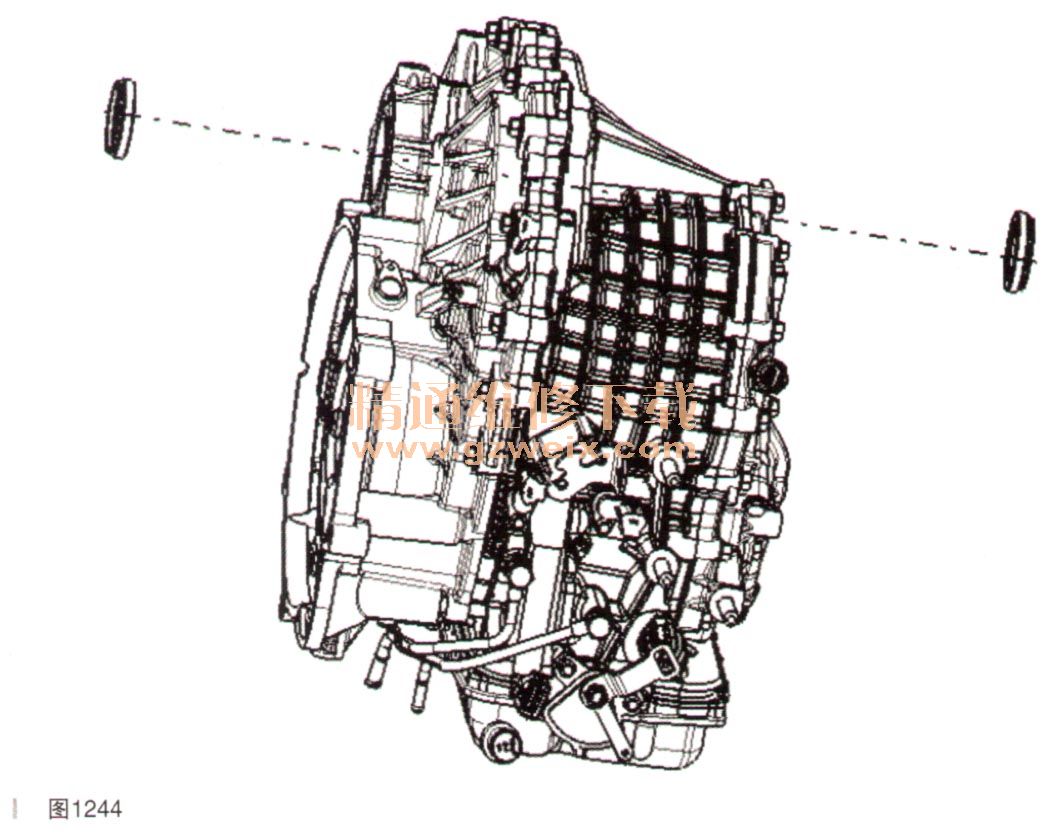

    1．油封拆换（如图1244所示）

    使用工具：专用的装配油封工具。
    拆卸过程：将油封从变速器上拆下。
    装配过程：
    ①在油封的内外圈上涂抹适量ATF油；
    ②将油封对上变速器，使用差速器油封安装工具将其安装到变速器上。
    注意：
    ①自动变速器的组成部件要求精度较高，在拆卸和装配的过程中，需小心仔细，不要造成这些部件划伤或损坏；
    ②安装油封时，要求用力均匀，不要造成油封的变形损坏；
    ③确保变速器油封口和油封的洁净，避免灰尘或异物进入变速器内部，不可在油封上涂抹其他密封剂或戮结剂，要求使用清洁手套或净手操作。
    2．速度传感器总成拆换（如图1245所示）

    使用工具:8二套筒和棘轮或同型号扳手。
    拆卸过程：拧下传感器的紧固螺栓（Q1840614），取下转速传感器。
    装配过程：在传感器。形圈处涂上ATF油，装入传感器，使传感器端面与壳体端面贴紧，装上螺栓（Q 1840614），紧固力矩为10～12N·m
    注意：
    ①自动变速器对油品的清洁度要求很高，请确保没有灰尘或异物从传感器安装口落入变速器内部；
    ②在进行接头插接时，需检查插针状况，确认插针无弯曲或损坏后，将插接件对接。
    3.油压传感器总成拆换（如图1246所示）。
