使用工具：27mm套筒和棘轮（或同型号扳手）。
    拆卸过程：拧下油压传感器总成，取下油压传感器总成。
    装配过程：O形圈处涂上ATF油，拧紧油压传感器总成，紧固力矩为15～22N·m。

    注意：
    在进行接头插接时，需检查插针状况，并确保无杂质进入，确认插针无弯曲或损坏后，将插接件对接。

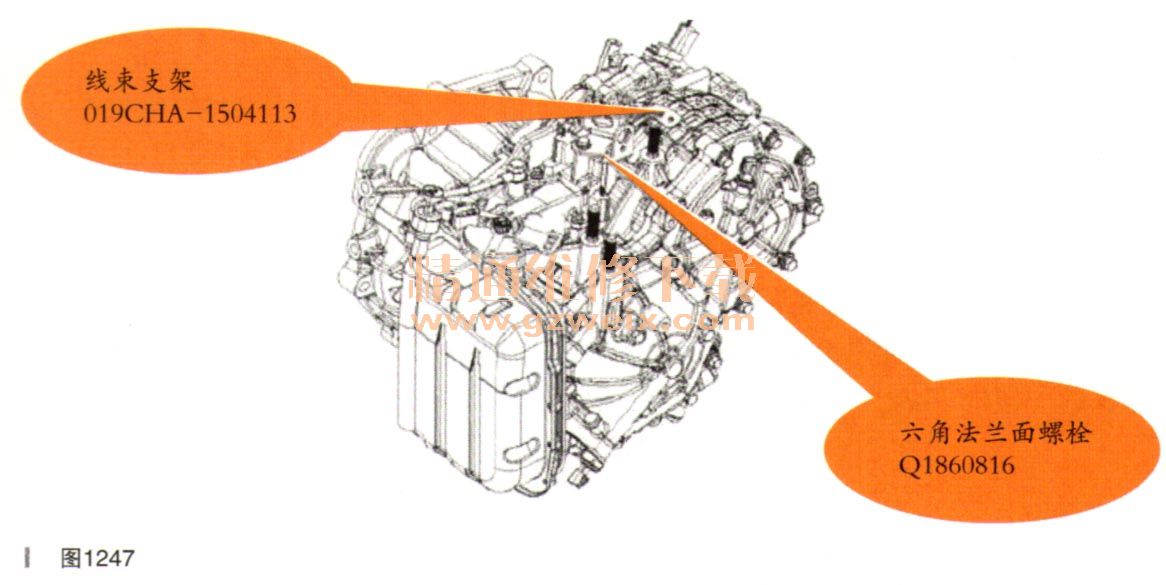

    4．线束支架拆恻如图1247所示）

    使用工具：13mm套筒和棘轮。
    拆卸过程：拧下图1247所示位置的六角法兰面螺栓（Q1860816）、取下线束支架。
    装配过程：按图1247所示位置装上线束支架，安装六角法兰面螺栓（Q1860816），紧固力矩为20～26N ．m。

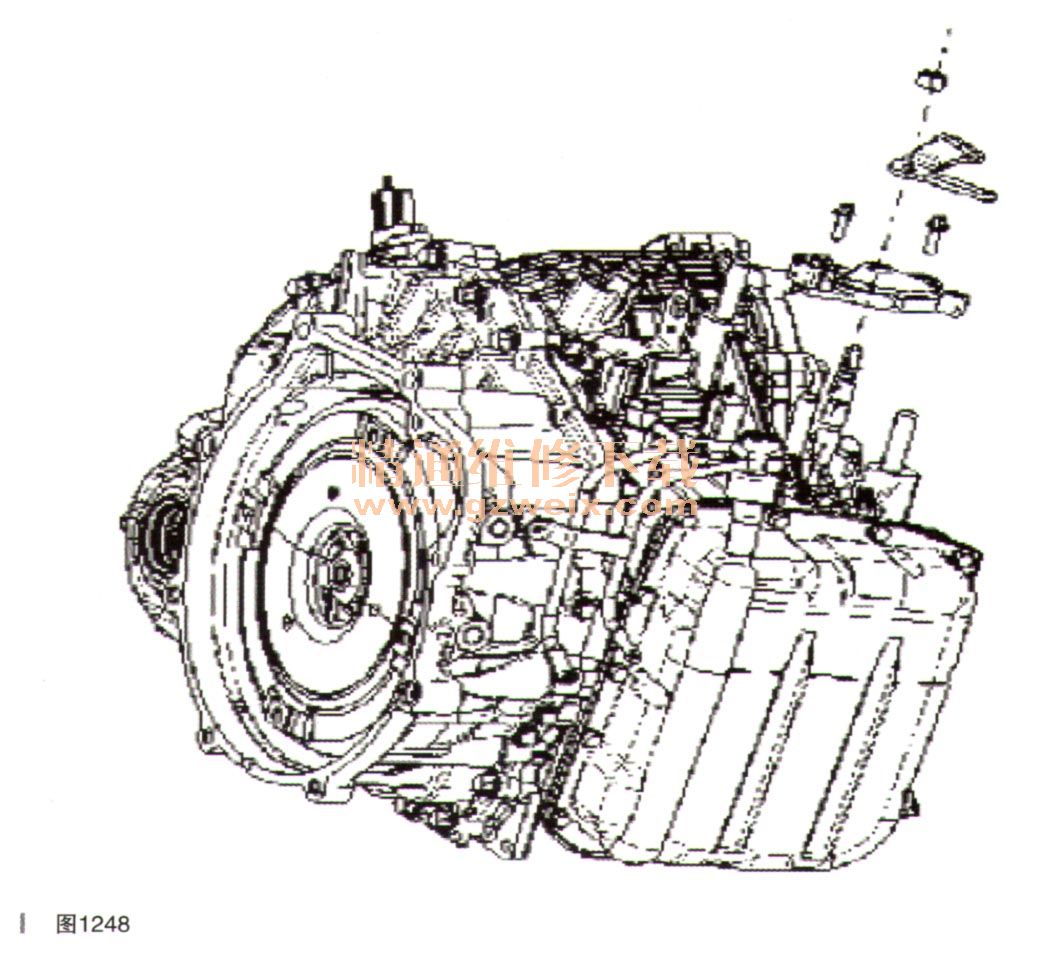

    5．挡位开关总成拆换（如图1248所示）

    使用工具：10mm套筒和棘轮。
    拆卸过程：
    ①拧下换挡臂上的螺母（Q341C10），取下弹性垫圈（Q4031F9）；
    ②取下换挡臂；
    ③拧下固定挡位开关的两个螺栓（Q1840620）；
    ④取下挡位开关。
    装配过程：
    ①装上挡位开关总成和换挡臂；
    ②穿进螺栓（Q1840620），将挡位挂到N挡并对准换挡臂与挡位开关总成的圆孔，对准后用销子定位，打紧扭矩，紧固扭矩为18～25N·m；
    ③装上弹性垫圈（Q4031F9）和螺母（Q341C10），打紧扭矩，紧固扭矩为18～25N·m。
    注意：
    ①安装紧固力矩：螺母一换挡臂（Q341C10）的紧固力矩为18～25N·m；法兰式螺栓（Q1860816）的紧固力矩为10～12N·m；
    ②弹性垫圈-换挡臂（Q4031F9）为一次性使用产品，切勿重复使用。
