丰田U760E自动变速器故障检修
来源:汽车维修  作者:佚名  2018-07-21 08:34:39

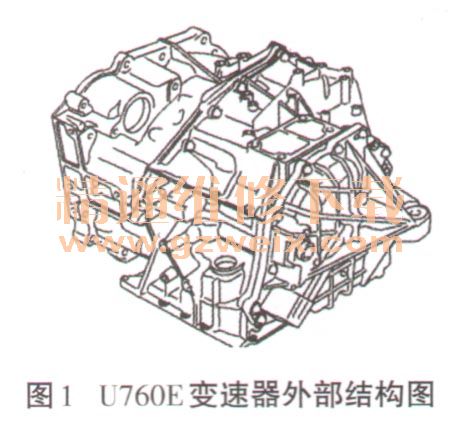

    U760E自动变速器采用定位板式换挡杆和换挡拨板装置(变速器换挡开关总成)。具有结构紧凑、轻量和大容量的特点,采用低粘度型变速器油。外部结构视图如图1所示。

    U760E自动变速器由液力变矩器、油泵、行星齿轮机构和电子液压控制系统组成。本文将介绍对该变速器机械部分的检修操作。
    一、检查油底壳
    检查油底壳内部状态和滤清器磁铁上的吸附物质,判断自动变速器内部磨损的部位。滤清器磁铁上有钢屑,磨损的部位可能是轴承,齿轮和钢片。油底壳中有铜,磨损部位可能是衬套。如图2所示。

    二、检查输入轴分总成
      用磁性表座将百分表固定,百分表推杆头部抵靠在输入轴端部,测量输入轴轴向间隙,轴向间隙应在规定范围内。如图3所示。

    三、检查离合器和制动器的摩擦片
      目测检查摩擦片表面磨损、剥落、褪色和损坏。安装新的摩擦片需在新的自动变速器液浸泡15min以上。如图4所示。

      四、检查行星齿轮总成
      用厚薄规测量行星齿轮与行星架之间的间隙,在4个位置测量,间隙应在规定范围,如图5所示。

    五、检查单向离合器总成
    将单向离合器暂时安装在行星齿圈上,单向离合器总成逆时针能够转动,顺时针不能转动,被锁止。说明单向离合器工作正常,否则,不正常。如图6所示。
