（4）为变速器供油的辅助液压泵1 V475。
    ①功能。与ATF泵类似，为变速器提供油压。V475也可为ATF泵提供辅助。

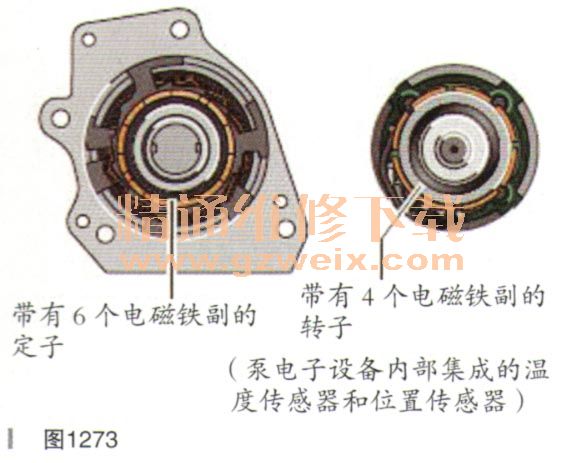

    ②构造。混合动力车上的无刷直流发电机由一个带有4个永磁铁副的转子和一个带有6个电磁铁副的定子组成。如图1273所示。在辅助液压泵内有一个油温传感器2 G664。这个传感器为自动变速器的控制单元J217提供油泵工作温度信息。

    ③工作原理。与带启动-停止功能汽车的辅助液压泵工作原理一样。
    注意：磁铁副的数量越多，扭矩越大，因此需要更多的供油量。：通过位置传感器能够确定永磁铁副的准确位置。有针对性地控制电磁铁，以便可立即启动发动机。
    ④故障产生的影响。位置传感器根据直流电动机的转速来判断是否存在故障。将故障报告给变速器控制单元。变速器控制单元J217要求发动机控制单元通过发动机或者电机来启动机械式ATF泵。

    十三、通用7T35变速器
      （一）1-3-5-7倒挡输入轴和2-4-6挡输入轴的拆解

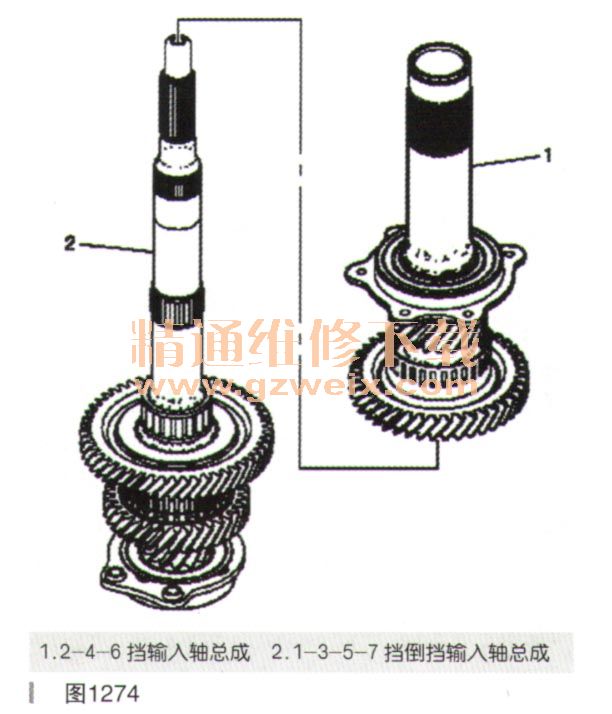

    1.2-4-6挡输入轴总成的拆卸（如图1274所示）

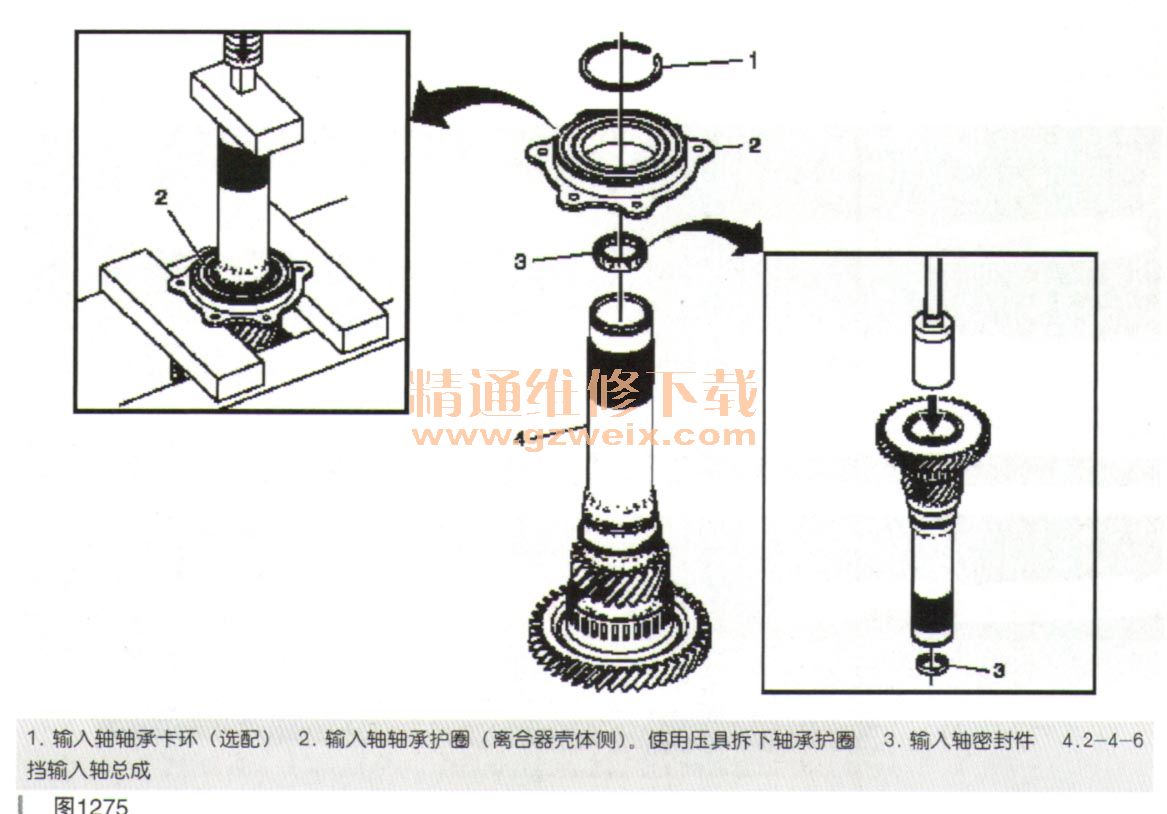

    2.输入轴轴承圈（离合器壳体侧）的拆卸（如图1275所示）

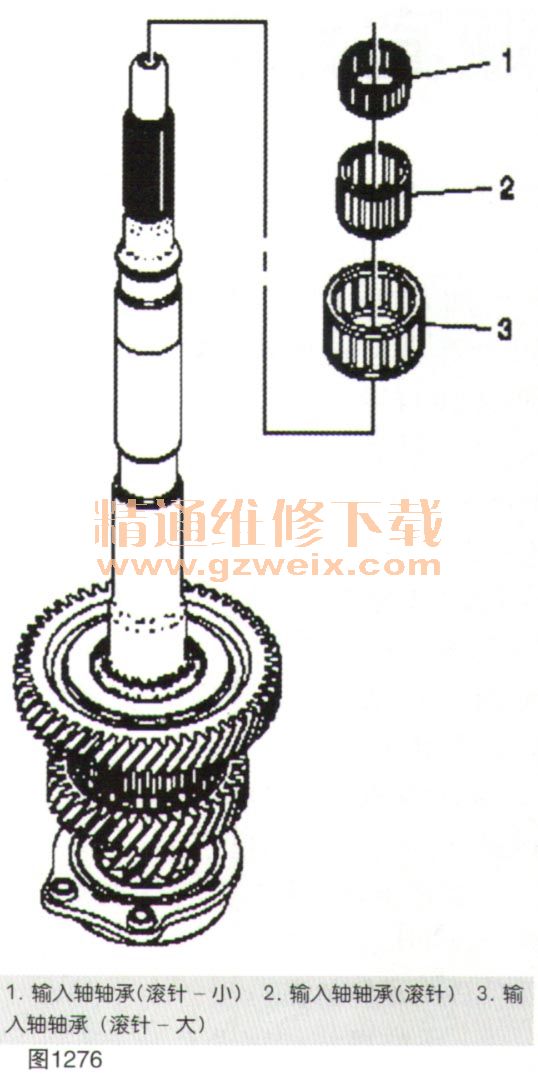

    3．输入轴轴承（滚针）的拆卸（如图1276所示）
