如果测试灯根据指令点亮和熄火。
   （9）在B＋和K71变速器控制模块上的变速器控制电磁阀1电路端子16之间连接一个测试灯。
   （10）确认用故障诊断仪指令下列控制功能时测试幻变亮和变暗：变速器控制电磁阀1的电流增力口和减小。
    如果测试灯亮度未根据指令变化。①更换部件：K71变速器控制模块。②执行“变速器维修快速读入”程序。
    如果测试灯亮度根据指令变化。
   （11）测试Q8控制电磁阀总成。
    Q8控制电磁阀总成
    注意：必须先执行部件测试K71变速器控制模块。
   （1）将点火开关置于“OFF（关闭）”位置。
   （2）拆下K71变速器控制模块。
   （3）目视检查K71变速器控制模块X2连接器和Q8控制电磁阀总成连接器的各个端子是否损坏或腐蚀。必要时进行修理。注意：在测试探测线束端子时，必须使用最新版J-35616组件中合适的测试探针。使用不正确的测试探针将使端子变形，导致间歇性开路故障。对Q8控制电磁阀总成连接器执行测试步骤（4）～（9）。K71变速器控制模块X2连接器插在Q8控制电磁阀总成连接器上。
   （4）在20℃下测试下列测试点之间的电阻是否介于4.5～5.5Ω之间：Q8控制电磁阀总成上的12V参考电压1电路端子20和Q8控制电磁阀上的变速器控制电磁阀1电路端子16之间。
    如果不在4.5～5.5Ω之问。①更换部件：Q8控制电磁阀总成。②执行“变速器维修快速读入”程序。
    如果在4.5～5.5Ω之间。
   （5）测试测试点之间的电阻是否为无穷大：Q8控制电磁阀总成上的12V参考电压1电路端子20和搭铁之间。
    如果电阻不为无穷大。①更换部件：Q8控制电磁阀总成。②执行“变速器维修快速读入”程序。
    如果电阻为无穷大。
   （6）测试测试点之间的电阻是否为无穷大：Q8控制电磁阀总成上的变速器控制电磁阀1电路端子16和搭铁之间。
    如果电阻不为无穷大。①更换部件：Q8控制电磁阀总成。②执行“变速器维修快速读入”程序。
    如果电阻为无穷大。
   （7）在20℃下测试下列测试点之间的电阻是否等于或大于4.5Ω :Q8控制电磁阀总成上的12V参考电压1电路端子20和Q8控制电磁阀总成连接器的所有其他端子之间。
    如果小于4.5Ω。①更换部件：Q8控制电磁阀总成。②执行“变速器维修快速读入”程序。
    如果等于或大于4.5Ω。
   （8）在20℃（68°F）下测试下列测试点之间的电阳是否等于或大于4.5几：Q8控制电磁阀总成上的变速器控制电G阀1电路端子16和Q8控制电磁阀总成连接器的所有其他端子之间。
    如果小于4.5Ω。①更换部件：Q8控制电磁阀总成。②执行“变速器维修快速读入”程序。
    如果等于或大于4.5Ω。
   （9）一切正常。
    维修指南。
    完成修理后，执行诊断修理检验。参见变速器维修快速读入程序，以进行维修快速读入。参见变速器控制装置的拆卸、变速器控制装置的安装，了解Q8控制电磁阀总成／变速器控制总成的更换。参见变速器的更换，了解T12自动变速器总成的更换。参见控制模块参考，了解K71变速器控制模块的更换、编程和设置。
      6.DTC P0777
    诊断说明。在使用该诊断程序前，执行诊断系统检查-车辆。有关诊断方法的概述，请查阅诊断策略。诊断程序说明提供每种诊断类别的概述。

    DTC说明。DTC P0777：变速器控制电磁阀2卡在接通位置。

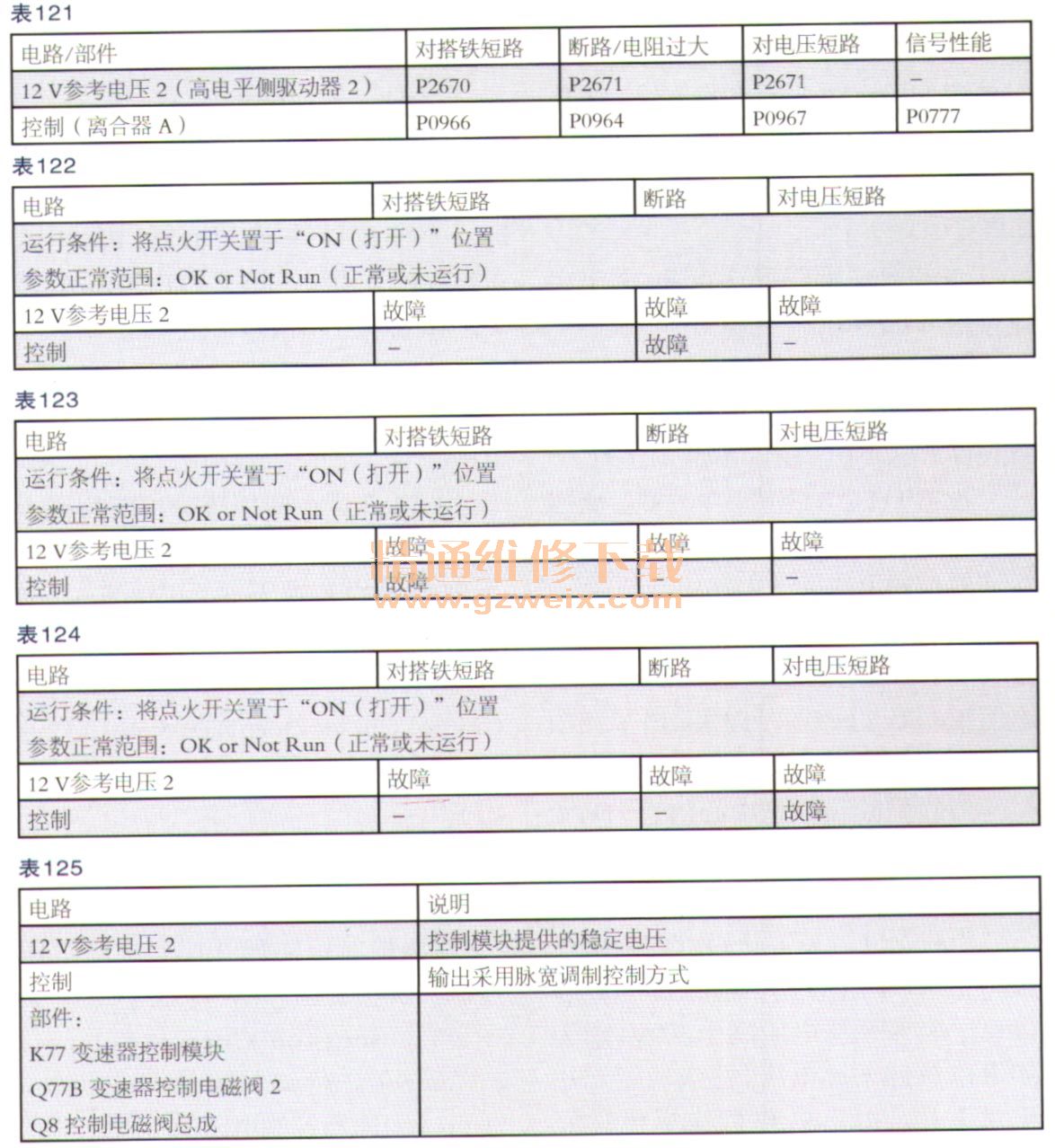

    诊断故障信息，如表121所示。

    故障诊断仪典型数据。
    变速器控制电磁阀2控制电路断路测试状态，如表122所示。
    变速器控制电磁阀2控制电路电压过低测试状态，如表123所示。
    变速器控制电磁阀2控制电路电压过高测试状态，如表124所示。
    电路／系统说明，如表125所示。
