宾利添越高速行驶时方向机故障灯亮
来源:汽车维修技师  作者:佚名  2018-11-23 08:51:49

    一辆行驶里程约7900 km、配置6.0LW12双涡轮增压TSI发动机的2017年宾利添越。该车高速行驶中,仪表多功能显示器中显示方向机故障灯,如图1所示。客户反映方向机非常沉重,无法正常驾驶。重新熄火再启动故障依旧存在。

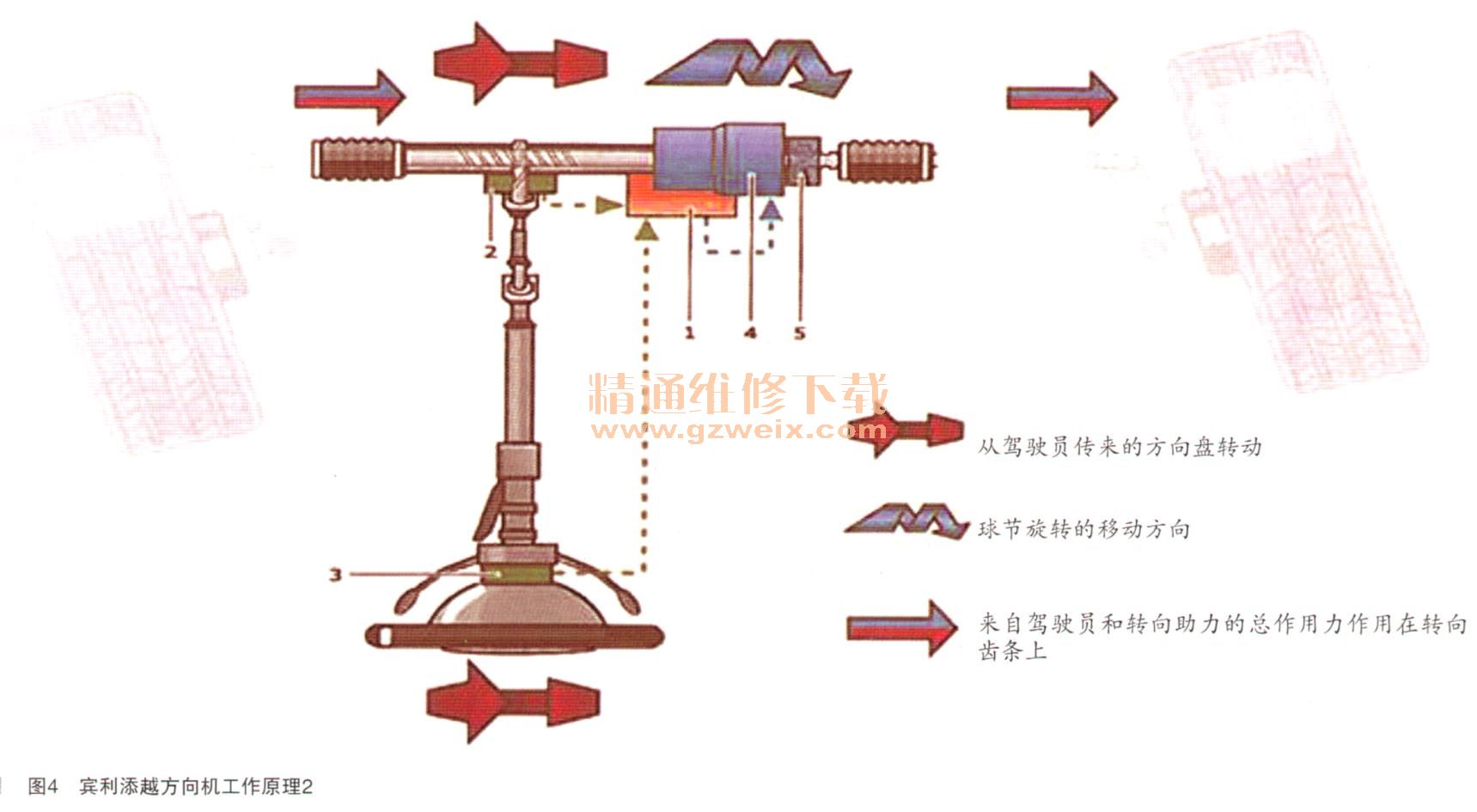

    故障诊断:分享故障案例之前,有必要先简单阐述下该款车型的方向机工作原理。宾利添越是首款配备电子助力的宾利车型,整个系统无任何液压部件,一个电机和转向齿条同轴安装,方向机工作原理如图2、图4所示。主要元件组如图3所示。

    与常规的助力转向一样,以同样的方式工作,协助驾驶员在转动方向盘时使前方车轮指向所需的方向。EPS与HPS(液压助力)最主要的区别在于没有液压部件,相应地由一个绕着转向齿条同一轴向安装的电机替代。需要助力的时候电机转动,从而驱动滚珠丝杆机构,直至机架杆的直线运动。助力的大小直接由安装在转向齿轮总成上的转向控制单元J550控制。

[1] [2]  下一页
