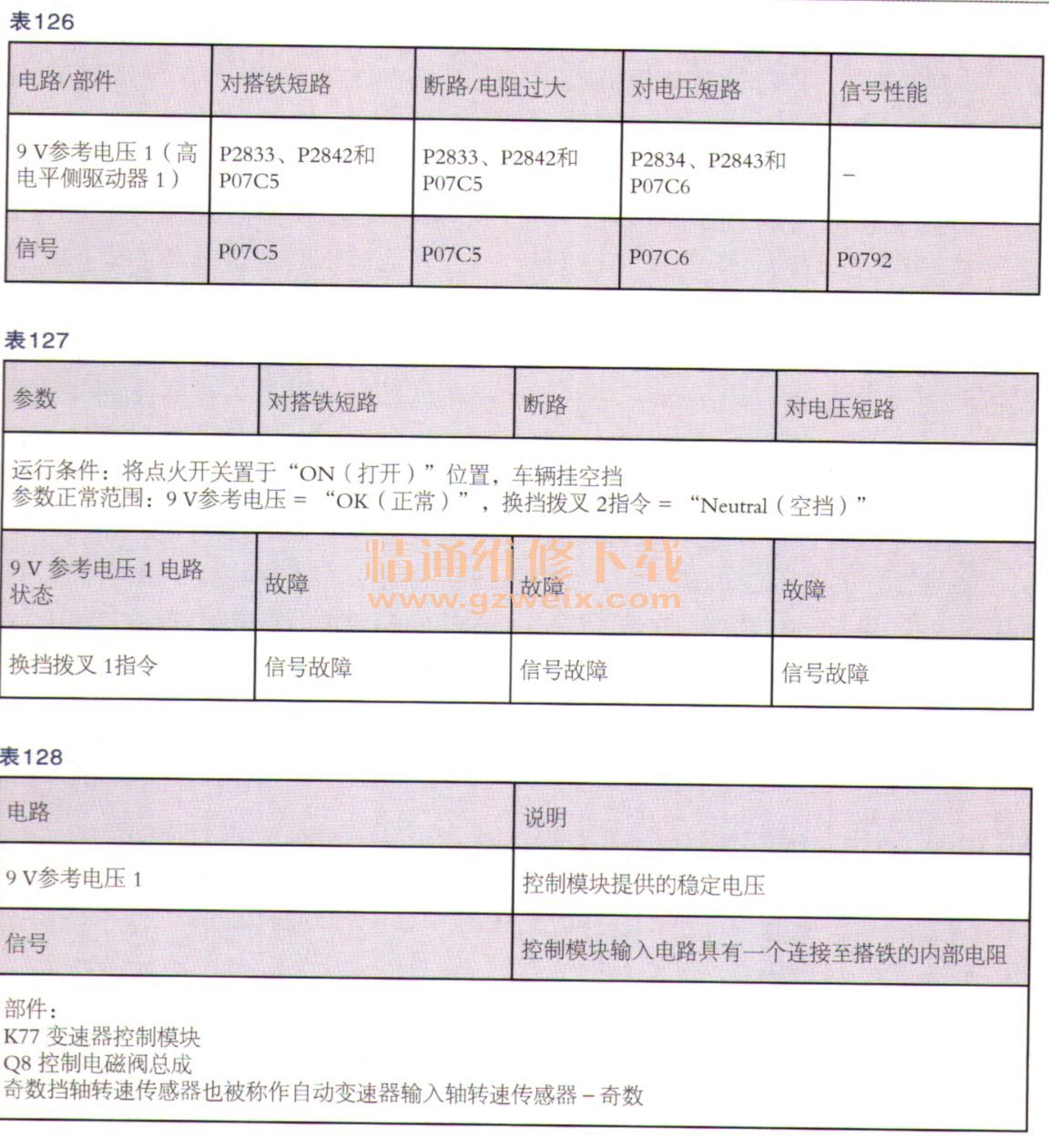

诊断故I漳信息如表126所示。

    故障诊断仪典型数据。
    奇数挡轴转速传感器如表127所示。
    电路／系统说明如表128所示。
    奇数挡轴转速传感器监测奇数挡轴的旋转速度。变速器控制模块9V参考电压1电路向奇数挡轴转速传感器提供9V电压。信号电路将信号电压传回变速器控制模块，表明奇数挡轴的旋转速度。如果检测到过大电流，则高压侧驱动器2会断开。当电路故障被修复时，高压侧驱动器2将复位。
    有关更详细的操作说明，参见电子部件的说明。
    运行DTC的条件。
    P0792。点火电压：8.59～31.99V。当上述条件满足时，P0792将持续运行。
    P07C5。点火电压：8.59～31.99V。当上述条件满足时，P07C5将持续运行。
    P07C6。点火电压：8.59～31.99V。当上述条件满足时，P07C6将持续运行。
    设置DTC的条件。
    P0792。变速器控制模块判定奇数挡轴正在旋转，但是奇数挡轴转速传感器在3.5 s内未检测到转动。
    P07C5。变速器控制模块判定奇数挡轴转速传感器电路断路／电阻过大或对搭铁短路并持续0.2s。
    P07C6。变速器控制模块判定奇数挡轴转速传感器电路对电压短路并持续0.2 s。
    设置DTC时采取的操作。P07C5，P07C6和P0792是A类DTC。高压侧驱动器1停用。1挡、3挡、5挡和7挡停用。2档、4挡、6挡和倒挡可用。
    清除驾驶员信息中心信息／DTC（DIC/DTC）的条件。P07C5、P07C6和P0792是A类DTC。
    诊断帮助。设置此DTC时，检查故障记录，了解有关当前状况的更多信息。确保系统电压高于9.0V，因为如果系统低于此电压，特殊功能无法正常工作。
    参考信息。
    示意图参考。自动变速器控制示意图
    连接器端视图参考。部件连接器端视图。直列式线束连接器端视图。
    说明与操作。电子部件的说明。变速器一般说明。变速器部件和系统的说明
    电气信息参考。电路测试。连接器修理。测试是否存在间歇性故障和不良连接。线路修理。
    DTC类型参考。动力传动系统故障诊断码（DTC）类型定义。
    故障诊断仪参考。参见控制模块参考，以获取故障诊断仪信息。
    专用工具。J-35616GM认可的端子测试组件。有关当地同等工具的信息，参见专用工具。
    电路／系统检验。
    （1聆点火开关置于“ON（打开）”位置，发动机关闭。
    （2）确认未设置DTC P0658或P0659。
    如果设置了，首先应对DTC进行诊断。参见故障诊断码（DTC冽表一车辆。
    如果未设置。
