比亚迪宋偶发性EPB失效检修
来源:本站整理  作者:佚名  2018-09-15 16:01:21



一辆行驶里程约300KM的比亚迪宋。该车偶发性EPB失效,电子手刹无法正常工作,仪表提示请检查电子驻车系统。
原因分析:
1、EPB控制器故障;
2、EPB开关或执行电机故障;
3、线束故障;
维修过程:
1、用VDS1000进入EPB系统,读取故障码为: C117009 EPB开关故障;
2、根据维修手册测量EPB开关接插件上各接插件之间的阻值正常,电源及搭铁信号正常;

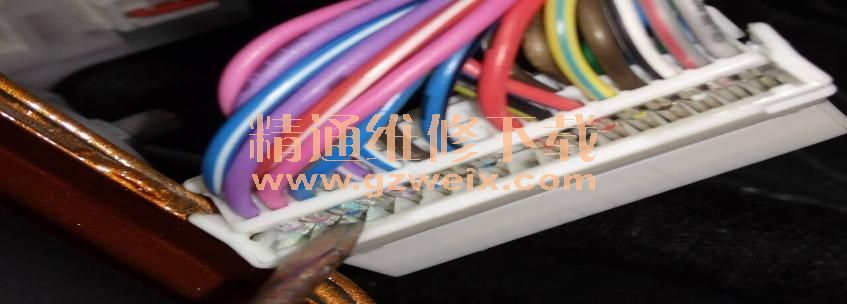

3、在不拔下EPB开关线束接插件的情况下,测量1#号针脚电压为6V左右。测量正常车辆上电压约为8.8V。怀疑1号针脚电源接触不良。根据电路图检查KJG10-27#针脚,发现有因进水引起的腐蚀起铜绿的现象,重新处理接插件后测量EPB开关线束接插件1#针脚,电压为8.8V左右,EPB恢复正常工作。
4、检查前风挡,未发现有漏水现象。与客户沟通得知,前期风挡玻璃贴膜后该故障就出现了。应为贴膜不当导致插头进水引起。

维修小结: EPB开关属于复位式开关,EPB控制模块通过判断EPB开关拉起或释放的过程中,各针脚电压的变化判断驾驶员具体的操作行为。所以在后期检查类似问题时,一定要对各针脚电压变化要有明确了解,也可以和正常车辆上对应的EPB针脚做对比。

相关资料:2015-2016款比亚迪宋维修手册(含电路图)
