故障现象：车辆正常上电后仪表显示：请检查多功能视频控制器、请检查行人探测系统等故障。
原因分析：
1、多功能视频控制器故障
2、配置故障
3.线路故障等
维修过程：

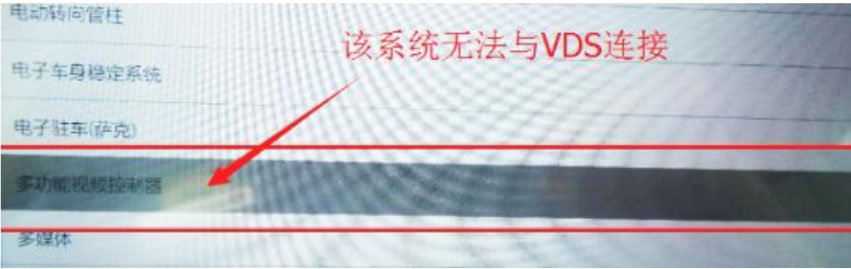

1、用诊断仪检测有关系统，发现VDS无法与多功能视频控制器通讯，本着从易到难的排查原则，倒换了视频控制器，但是故障依旧；

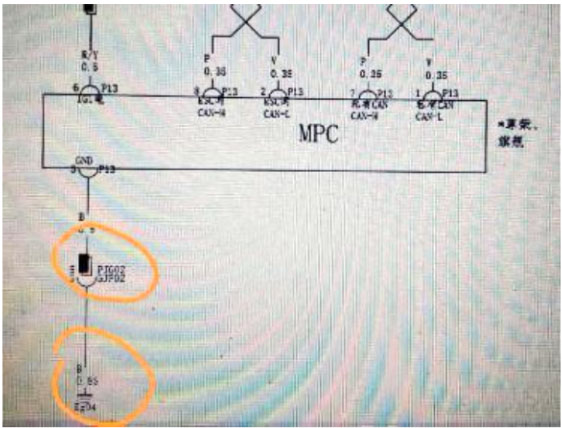

2、系统无法通讯，除了视频控制器备件本身外，还要检查该系统的供电、搭铁、以及网络通讯等方面，查看视频控制器电路图，经测量网线的工作电压正常；6号脚供电正常；测量5号脚无搭铁；
3、通过电路图看到，视频控制器的搭铁点为E凶4，中间通过顶棚线束与仪表线束之间连接的PJG02接插件5号脚；因为是新车，没有出过事故，线束断线的可能性较小，重点怀疑Eg04或PJG02其中一个点接触不良；
4、但是，通过进一步分析电路图发现，行车记录仪、四合一传感器、MPC、内后视镜等几个系统的搭铁线均是通过PJG02接插件5号脚到Eg04搭铁点，经测量其他几个系统的搭铁均正常，说明PJG02接插件5号脚到Eg04搭铁点这段线路正常；
5、通过测量PJC02接插件5号脚到MPC接插件5号脚之间的电阻为无穷大，判断为顶棚线束内部断路；
6、故障范围进一步缩小，怀疑是搭铁线的铰接点接触不良，通过查看线束图，拆检线束终于发现，位于顶棚上面，顶灯旁边的线束内部搭铁线的铰接点，MPC搭铁线接头没有压到铰接点里面，导致搭铁不良；
7、重新处理好搭铁线并包好线束，装复车辆试车，故障排除。
维修小结：对于车辆线路故障一定要多参考查看其他有共同关联系统的电路图，对故障的排查可少走很多弯路。
