故障描述:一辆行驶里程约100KM的比亚迪元EV (535)轿车。该车交流充电时正常,但不能直流充电。
故障分析:
1、直流充电桩故障;
2、程序版本原因:
3、直流充电口故障;
4, CAN通讯故障。
排查步骤:
1、检查车辆交流充电正常,但是直流充电时(国网直流桩)仪表显示正在连接,断开之后再连接往复三个循环后停止充电,更换其他直流充电桩也是如此,排除直流充电桩问题。
2、使用VDS2000扫描系统无故障码,读取
数据流也未发现异常。BMS程序都是最新版本,排除程序问题。

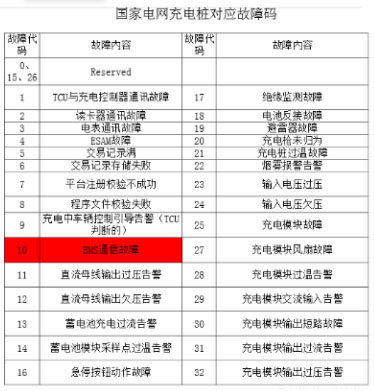

3、充电柜上显示故障代码10,与国家电网故障码对应的是BMS通信故障,直流充电的控制逻辑为;检测CC1→充电柜输出低压电源→BMS被唤醒→检测CC2→CAN通讯给命令
BCM吸合IG3继电器→BMS发送吸合正、负接触器命令(漏电检测)→BMS发送充电需求→充电柜输出电流。由此确认为CAN通讯问题导致无法充电。

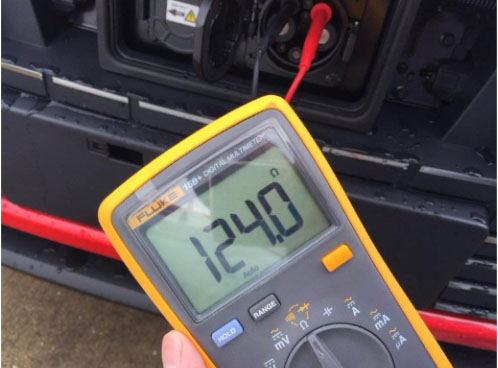

4.综合充电柜的故障码可以确定为CAN通讯故障。测量直流充电口S+和S-的电压在2.5伏左右,阻值为124欧姆正常,充电口外观也无异常,排除充电口问题,倒换BMS验证后试车直流充电正常,重新安装原车BMS测试时也正常,最后重新检查插接件无异常,安装原车BMS充电正常后跟踪7天后充电均正常故障排除,确定为BMS插接没到位导致与直流充电桩通讯异常。
维修小结:当遇到直流无法充电时,建议先观察充电桩所显示的故障码,更换充电桩是否还是同样的故障码,根据所提示的故障码可以缩小范围,有利于维修排查。
