故障描述：一辆比亚迪宋MAX，客户反映：该车组合仪表提示“燃油信号异常”且燃油表无指示。
故障分析：
1、组合仪表自身故障；
2、油位传感器故障；
3、线束或接插件故障等。
排查步骤：

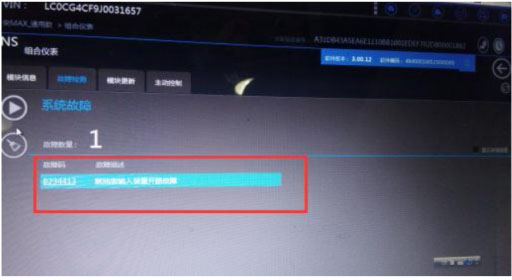

1、首先使用VDS1000诊断仪对组合仪表系统进行故障检测，检测故障码为：B234413燃油表输入装置开路故障；
2、经与客户沟通了解到车辆是贴膜后才出现的故障，初步分析可能为线路进水导致故障；

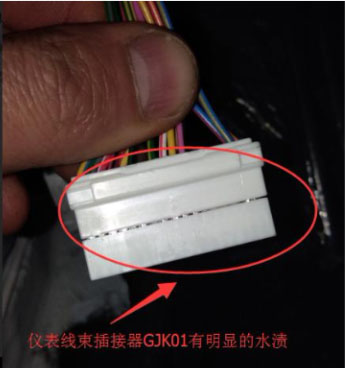

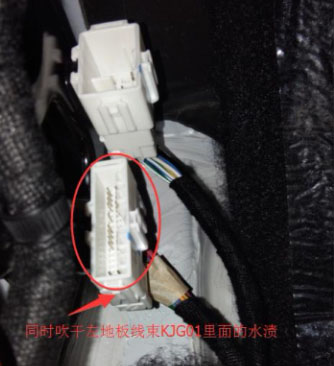

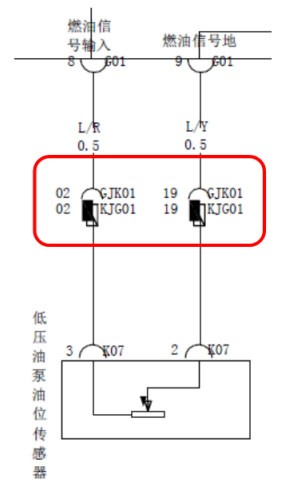

3、查阅电路图对燃油信号相关线路及接插件排查的时候发现车辆左A柱下方的仪表线束GJK01与地板线束KJG01接插件有水渍，用压缩空气吹千水溃后重新装配插接件故障排除。
维修小结：
1、车辆贴膜时一定要做好防护，否则很容易导致仪表台内线束进水，造成车辆故障；
2、组合仪表上的油表主要是通过检测燃油泵上的油位传感器的阻值来进行对应的显示，如出现油表显示异常的，可以对油位传感器的阻值及到仪表的传输线路进行检查；
3、查找线路时，可以有效利用线路图进行对照查找，提升效率。
