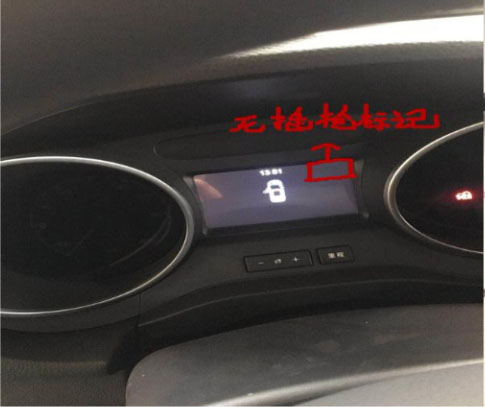

一辆比亚迪元EV轿车,车主反映:该车7KW充电盒无法充电,但是1.5KW充电器可以充电。充电盒连接后仪表不显示己插枪标志。
故障分析:
1、供电电源导致无法充电;
2、充电口电锁故障;
3、其他人为因素导致故障等。
排查步骤:
1、首先向车主了解电表是后来申请的,属于预付费电表,随即让车主充值后再测试7KW充电盒上充电灯常亮,有电输入,用万用表测量有供电220V电压但是仪表上还是不显示连接标志,用原车的1.5KW充电器可以充电,可以排除供电导致无法充电。
2、在插枪测试时发现1.5KW充电枪插枪后会有很明显的锁枪动作,而7KW充电盒插枪后无明显动作,手动拨电锁无卡滞。
3、分析问题应该出在连接上,随后检查充电口时发现充电口挂钩槽里有断裂的挂钩,最后找到是1.5KW充电枪枪头上挂钩己经断裂,将断挂钩取出后充电一切正常,故障排除。
维修小结:因元EV车型带有充电口电锁功能,在插枪后电锁会自动伸出,而7KW充电枪插枪后原来挂钩孔的位置己有断裂的挂钩无法挂到孔内,电锁无法伸出,就相当于按下了枪上按钮一直处于断开连接状态导致无法充电,损坏的1.5KW枪头己经没有锁止挂钩即使锁枪也可以插拔充电枪不影响充电,此问题就是因为车主不了解使用流程导致的强行拔枪导致损坏,希望可以给大家一些参考。
