一辆比亚迪元EV EB车,该车直流无法充电。
故障分析:
1、充电桩故障:
2、充配电总成故障;
3、BMS故障:
4、低压线路故障等。
排查步骤:

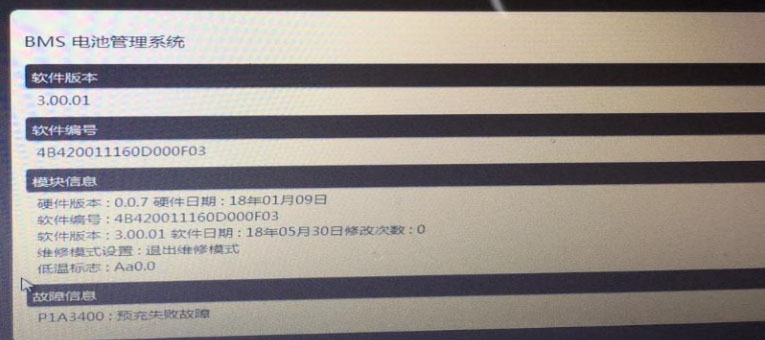

1、接到客户反映后到现场电脑诊断未发现有版本更新,BMS有一个预充失败的历史故障,与客户沟通留下了几个电桩充电点的地址,清除故障后邀约客户将车辆留在服务店以便测试。
2、元EV有三种供电方式:1.家用单相交流充电;2.充电桩单相交流充电;3.充电桩直流充电,此车己行驶约80OKM,使用公共场所的单相交流充电正常,排除车辆电池故障,直流充电 需要符合GB/T18487.1-2015的国标协议,车辆直流充电口的供电范围也达到750V, 200A的电流电压。在OFF档时测量,车充电口CC端对地电压有12V,考虑元EB使用的是充配电总成为新技术,优先倒换充配电总成后测试故障未排除。
3、按照客户的地址,将车辆分别开至国家电网和当地电桩运营点进行直流充电测试,测试结果和客户反映的一样,短则1分钟,长则5分钟电桩都会结束充电,停机原因022D, SOC由34%充至39%。开到其它运营的电桩测试结果大体一致,各充电桩的参数符合需求。
4、为了分析是否为充电协议与电桩冲突,联系了电桩运营商,电桩工程师到现场调试了所有的程序故障依旧,对采集的故障报文做了分析,一会是电桩终止了充电报文,一会是车辆自行终止了需求报文。但是展车在电桩测试充电正常,基本排除电桩和电桩充电协议的问题。确定为故障车本身故障。
5、倒换BMS至故障车充电故障依旧,读取车辆

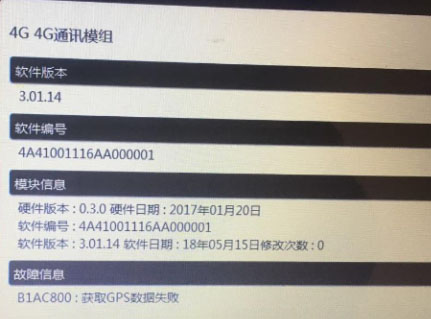

数据流发现没有直流充电感应信号,车辆处于充电状态,预充正常,SOC电量也随充电时间增加,电脑检测只有故障码IK控制器的B22A613:车外右前探测天线开路故障(预留)和4G通讯模组的BlAC800获取GPS数据失败。
