一辆比亚迪宋MAX,该车组合仪表提示:请检查发动机系统。
故障分析:
1、传感器故障;
2、发动机电脑故障;
3、线束故障。
排查步骤:

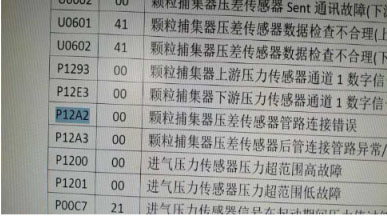

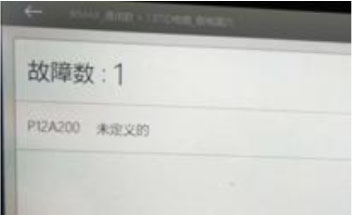

1、首先用VDS2000读取发动机故障码为:P12A200未定义的,查询维修手册故障码定义为:颗粒捕集器压差传感器管路连接错误。

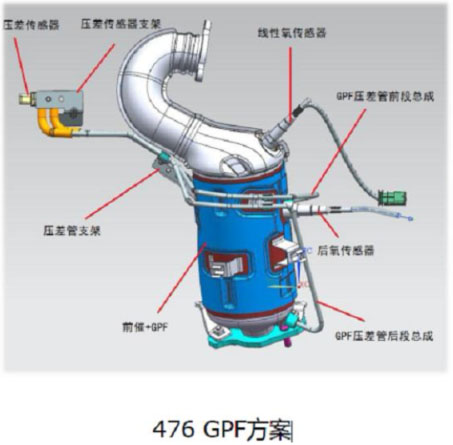

2、查询维修资料发现压差传感器在机滤旁边,传感器到排气管的管路正常将手放到传感器的连接橡胶管处,感觉有气吹出,将传感器拔掉后测量1,3,4号针脚为5V电压,2号脚为地线。插上传感器后量1号针脚电压为5V, 3, 4号针脚电压为1.1V。
3,测量线路发现传感器线束颜色和电路图不一样,根据电路图测量传感器到发动机电脑插头针脚定义线束正常1 #-35#、2#-31#、3#-55#、4#-54#。因此倒换传感器客户试车 50公里左右再次出现故障。

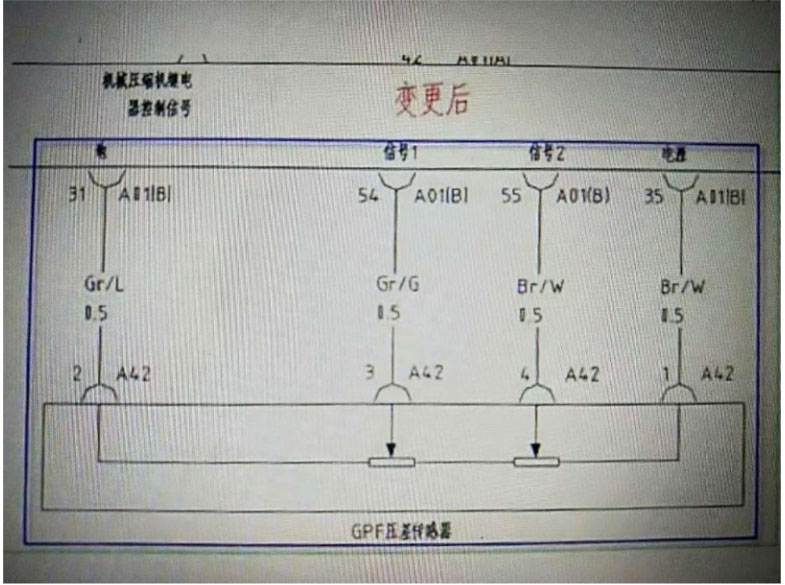

4、联系技术部后反馈信息宋max国六车型线路有改动压差传感器3 ,4号针脚信号线变为3#-54#. 4#-55#,在传感器端倒换3. 4号针脚后,试车,故障排除。

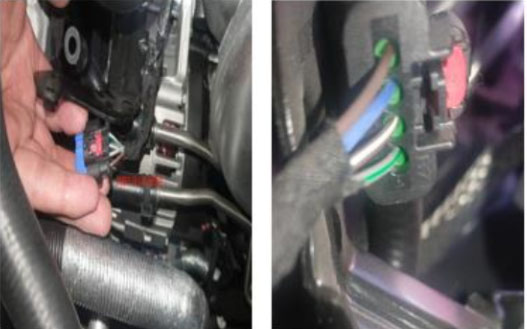

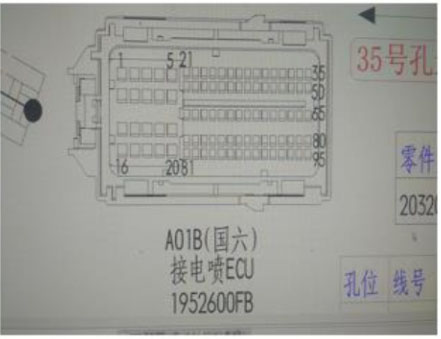

5、观察在库里面的新车插头线束和故障车插头线束颜色不一样,发动机电脑插头定义为下图,插头上的数字提示与电器原理图上的插接件定义不同,以电器原理图上的插接件定义为准。
维修小结:维修车辆要细心,避免出现重复维修。
