一辆行驶里程约4万km、搭载B38发动机的2015年宝马MINI轿车。用户反映:该车行驶时一切正常,停车时仪表板提示变速器故障。
检查分析:笔者接车后检查,发现当换挡杆位于P挡发动机熄火时,仪表板和多媒体显示屏同时提示“停车时应施加驻车制动,请至售后服务检查”(图1)。
连接诊断仪进行检测,在变速器控制系统中储存故障码“420106—换挡自锁电磁线圈:换档杆有故障,未锁止在P”。检查换挡杆功能,换挡杆可以被锁止在P挡位置,踩下制动踏板时可以解开P挡锁,换挡和仪表板的挡位显示也正常。反复踩制动踏板,可以听到换挡杆锁止电磁阀工作的声音。
尝试清除故障码,无法实现。由于对该车型接触不多,诊断仪给出的故障码没有完全理解。为了找出该故障码与换挡模块的关系,拔掉换挡模块的插接器,重新读取故障码,此时出现故障码“420102—换挡杆锁止电磁阀对正极短路或断路”。这样可以确定420106故障码是属于换挡模块内部的故障。将换挡杆置于闪位,故障码可以被清除掉,更加确定是换挡模块内部故障。既然变速器控制单元能够报出P档来锁止的故障码,那么一定有监控p挡锁位置的开关或者传感器。

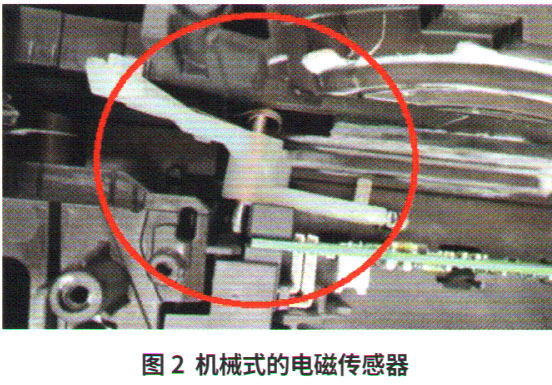

征得车主同意后对换挡模块进行了拆解,发现内部有1个机械式的电磁传感器(图2)。模拟切换P、R、N和D挡,此时白色连杆被压下去之后不能弹回。该连杆一端连接磁铁,负责给P挡锁位置传感器信号,另一端与换挡杆锁止电磁阀连接。拆下白色连杆,发现伺服弹簧已经折断(图3),导致该连杆不能复位,无法有效监控P挡锁(换档杆电磁阀)位置。
故障排除:应更换全新的换挡模块总成,但是价格太高,用户无法接受。单独的伺服弹簧又不提供,了解原理后笔者制作了1个伺服弹簧(图4),装复后反复测试,故障不再出现。
