一辆比亚迪元到店后,销售人员用微动开关打开右前门查看铭牌,查看后把钥匙放在副驾驶座椅上,关好右前门离开了。几分钟后销售人员发现四个车门打不开,外后视镜处于折叠状态。
故障分析:

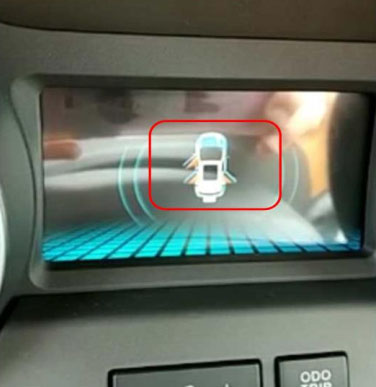

元车型有一个功能:防盗状态下按微动开关或者遥控器按键解锁车辆后,如果30秒内车身控制模块没有监测到打开车门的动作,此时会自动落锁。如果该车打开右前门的信号没有被车身控制模块监测到就会30后自动落锁,所以初步怀疑右前门开门信号问题导致自动落锁。想办法打开四门,然后观察组合仪表上门灯指示,发现右前门一直显示关闭,此时就可以把故障完全锁定在右前门开门信号异常。
排查步骤:

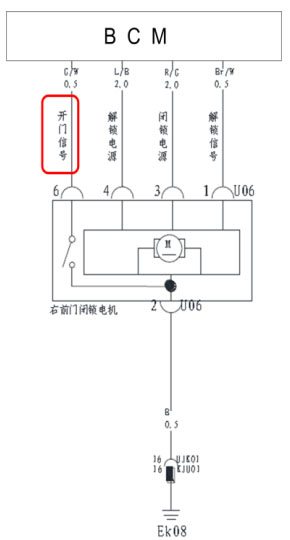

1、根据电路图得知右前门门灯指示原理:
BCM监测闭锁器上的6号针脚对车身的导通信号(若导通提示开门,若断开提示关门)。
2、重点检查闭锁器的接插件,发现6号针脚存在退针现象,从后面很轻松的拔出该针脚。因为针脚退针,导致该信号一直悬空,相当于
BCM一直监测到右前门处于关闭状态,所以才会出现自动落锁。重新处理针脚后,观察门灯指示恢复正常,反复试车故障排除。
