一辆搭载BYD487ZQA发动机的2016年比亚迪宋。该车出现升档时延迟严重,大概需要抖千转以上才升档,降档时有严重中到坐并且伴随有异响。
原因分析:
1、TCU及其相关线路故障;
2、电液模块或双离合器故障;
3、发动机相关控制系统等故障。
排查过程:

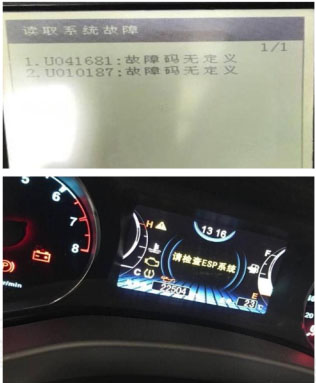

1、连接诊断仪读取TCU系统数据及故障码,故障码为U041681及U010187。读取
数据流未发现异常。清除故障码后试车故障再次出现。
2、检查TCU与电液模块线束许接正常无松动腐蚀情况,拔下TCU插头测量供电电压搭铁正常,CAN线电压阻值未发现异常。
3、再次使用诊断仪读取TCU版本,发现诊断仪无法读取该车的TCU版本及数据,同时车辆也
无法启动了,仪表提示请检查ESP、

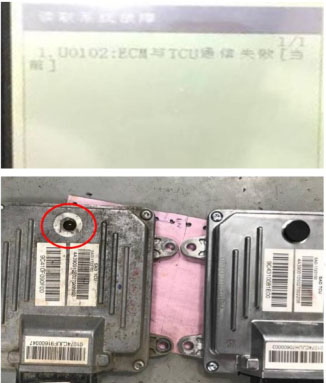

EPB等字样,ESP系统读取故障码为U030204:TCU通讯超时,怀疑TCU故障,拆下TCU发现上面的黑色堵盖没有了,并且滴水。从孔内看里面发现电路板严重腐蚀。更换TCU车辆可以启动了行驶升档也正常了。
维修小结:本次故障原因初始为TCU上的堵盖丢失,由于近期雨季频繁降水、道路积水较深,用户可能有涉水行驶使积水进入没有堵盖遮挡的TCU,起初没有完全损坏时影响了TCU造成双离合器被冲击及高转速换挡提早损坏。车辆进店时
ECU内的积水依然在且无法自己排出,但没有完全损坏。放置两天过程中,内部完全腐蚀无法供电导致TCU不工作无法通信使车辆故障加重,因此维修车辆不能忽略季度、气候的影响。
