原因分析：

1、 BSG电机故障

2、 BSG控制器故障

3、 BSG充电高压及保险故障

4、 BSG控制器低压线束故障

维修过程：

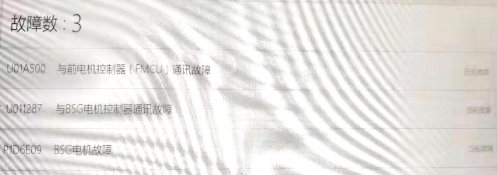

1、连接诊断仪扫描， 发现扫描不到 BSG。整车控制器报故障码： U01A500:与前电机控制器（FMCU）通讯故障。 U011287 与 BSG 电机控制器通讯故障[当前故障]； P1D6E09 BSG 电机故障[当前故障]。

2、结合以上故障码，查询维修手册， 首先检查 BSG 控制器和前电机控制器的 IG4 电源保险 F1/37 保险发现熔断。更换新保险上电继续熔断。初步怀疑线路有短路地方。经排查断开BSG 控制器低压接插件 B27 后上电，保险不再熔断。为了进一步确认 BSG 控制器故障，在 BSG控制器端测量， 13#， 14#电源针脚对壳体阻值为 560Ω， 正常为无穷大。

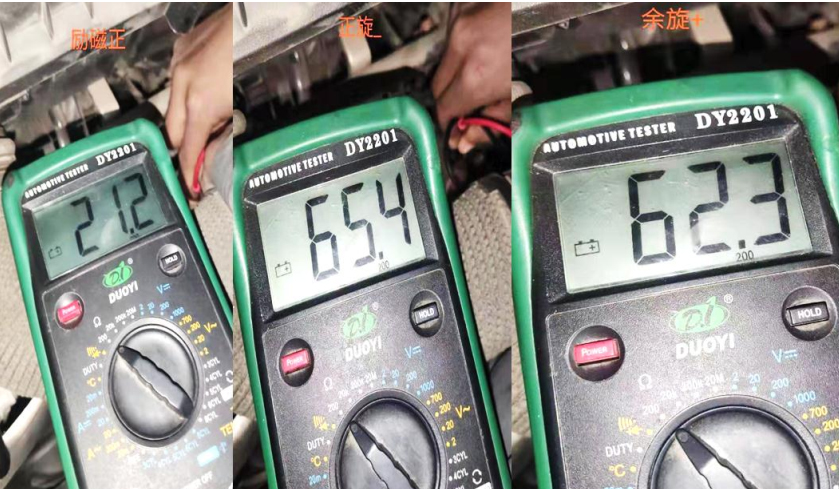

3、 控制器损坏会不会是 BSG 电机故障导致。整车退至 OFF 挡测量线束端 19pin-4 和19pin-5（正弦）电阻是 65.4Ω (正常）；测量 19pin-7 和 19pin-6（余弦）电阻是 62.3Ω（正常）；测量 19pin-10 和 19pin-9（励磁）电阻是 21.2Ω（正常） 。

4、可以确认为 BSG 电机控制器故障，更换 BSG 电机控制器，安装新的标准保险丝后试车，故障排除。

维修小结：维修线路短路故障可以结合电路图分段排查缩小故障点。
