故障分析：

1、交流电源故障；

2、充电器故障；

3、相关线路接插件保险丝等故障；

4、充配电总成故障等。

排查步骤：

1、 客户反映近期插枪充电时， 壁挂式充电盒内空气开关会马上跳开。前期已到服务店检查过壁挂式充电盒，验证无异常，客户回家后故障依旧存在。进店检查车辆，其他功能使用正常，车辆到店后使用两个不同充电盒试验，车辆故障现象一直存在。

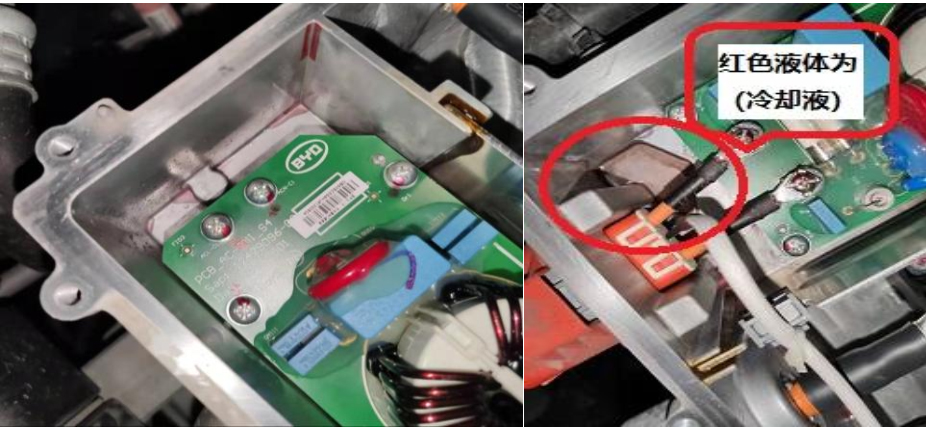

2、 根据客户反馈的情况分析，主要排查方向为车辆充电系统相关零部件。对充电口连接线逐一排查均正常，怀疑充配电内部充电系统有异常。按流程拆卸小电池负极，先断电 5分钟，做好防护拆卸充配电上盖，正要按流程检测相关内部部件时，发现箱体内有红色液体，查看冷却液位置处于正常中线偏低一点。怀疑内部零部件受渗漏冷却液的影响，电器受潮导致充电时外部漏电保护器跳闸。

3、 更换后充电正常，故障排除，路试车辆正常。确认为充配电总成内部漏液导致电器受潮，充电时外部漏电保护器跳闸进行保护。

维修小结：此情况为充配电总成内部漏液导致充电桩漏电保护， 需多与客户沟通便于分析故障
