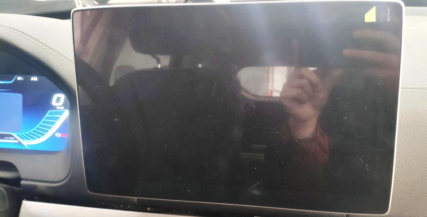

故障现象：一台全新唐燃油车辆在行驶过程中PAD突然黑屏无法开启。
原因分析：
1、 PAD故障
2、影像集成模块故障
3、保险烧蚀
4、其他故障
维修过程：
1、首先检查仪表板配电盒保险，发现（F2/36 多媒体保险）熔断，更换新的保险后再次熔断。

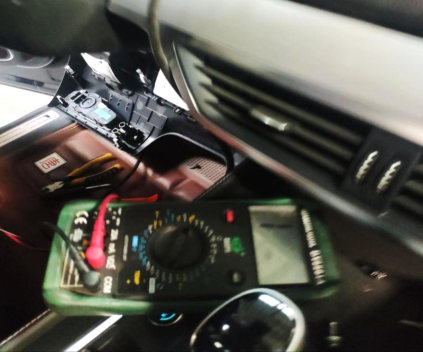

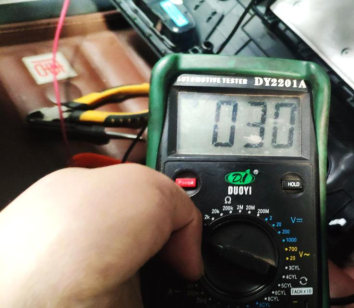

2、用万用表测量（F2/36 多媒体保险）负载端与车身，阻值为 30Ω，负载端短路到车身。
3、 查看电路图， F2/36 多媒体保险给影像集成模块供电，影像集成模块为 PAD 供电。本着先易后难的原则，拆下 PAD,测量 F2/36 多媒体保险负载端与车身阻值仍然为 30Ω。
4、 把显示屏支架拆下，将影像集成模块电源插接件拔下，测量 F2/36 多媒体保险负载端与车身阻值为无穷大，故障点找到。因客户着急用车，先将试乘试驾车辆的影像集成模块装到客户车上，将 PAD 装回，插上保险，保险再次熔断，故障陷入僵局。

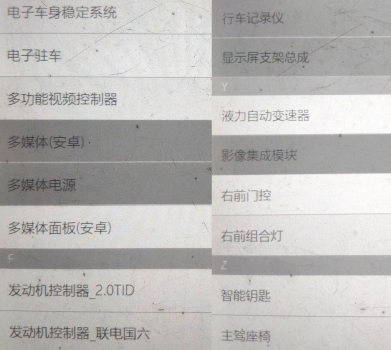

5、 重新梳理故障，用 VDS 检测车辆，发现多媒体（安卓）、多媒体电源、影像集成模块、行车记录仪、显示屏支架总成均扫描不到。

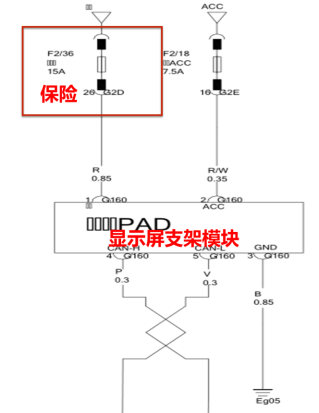

6、 影像集成模块、 PAD、行车记录仪扫描不到的原因为保险烧蚀，可显示屏支架为什么扫描不到，再次查找电路图，发现 F2/36 多媒体保险不仅为影像集成模块供电还为显示屏支架模块供电。
7、 将显示屏支架模块拆下，测量 F2/36 多媒体保险负载端与车身阻值为无穷大，故障点找到。不安装显示屏支架，将 PAD 装回，安装新的多媒体保险， PAD 可以正常开机，故障排除。
维修小结：
1、维修流程颠倒，应该先用 VDS 进行检测，通过故障码，
数据流，模块信息等数据快速建立正确的维修思路。
2、查找电路图时粗心大意，少看了显示屏支架电路图。
