全新一代比亚迪唐电子风扇线束偏长处理方式

来源：本站整理作者：佚名 2022-03-16 08:12:39

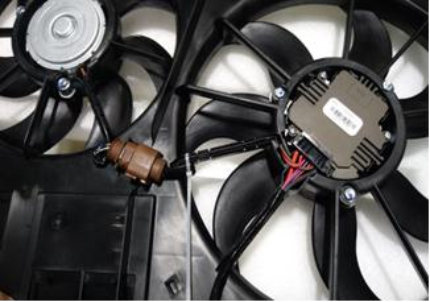

电子风扇总成模块线束偏长，挽线后导致线束翘起与散热器接触，在电子风扇总成使用（扇叶转动）和车辆行驶过程中，振动可能会导致电机模块线束与散热器摩擦。如有线束偏长的情况，可参考以下方式处理：

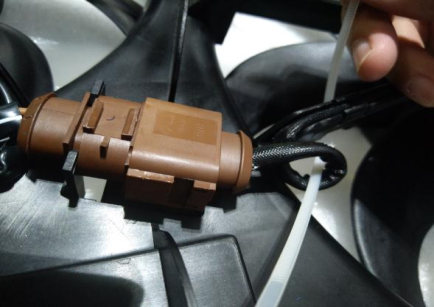

步骤一：取电子风扇产品，如图所示，调速模块副线束线结圆环中穿过一根扎带绕过电子风扇线槽；

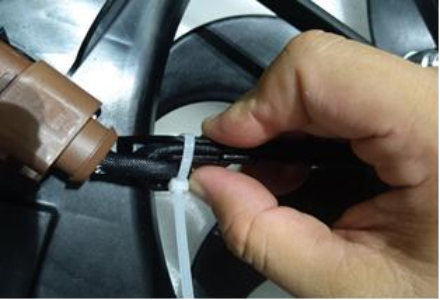

步骤二：如图所示，右手将线束线结捏紧，紧挨线槽，左手拉紧扎带；

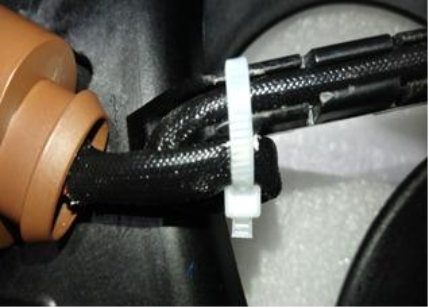

步骤三：如图所示，扎好后扎带朝向（不允许扎带头朝上）；

步骤四：剪掉扎带多余长度（注意需多留 2 到 4 齿）。

注意事项：

1、检查线束干涉时注意扇叶不要划伤手指；

2、选用尼龙高温扎带（耐温 130℃以上）；

3、注意扎带头朝向，不允许扎带头朝上，以免顶破散热器扁管。
