原因分析：

1、 线束短路

2、仪表配电问题

3、位置灯问题

4、电控元件问题

维修过程：

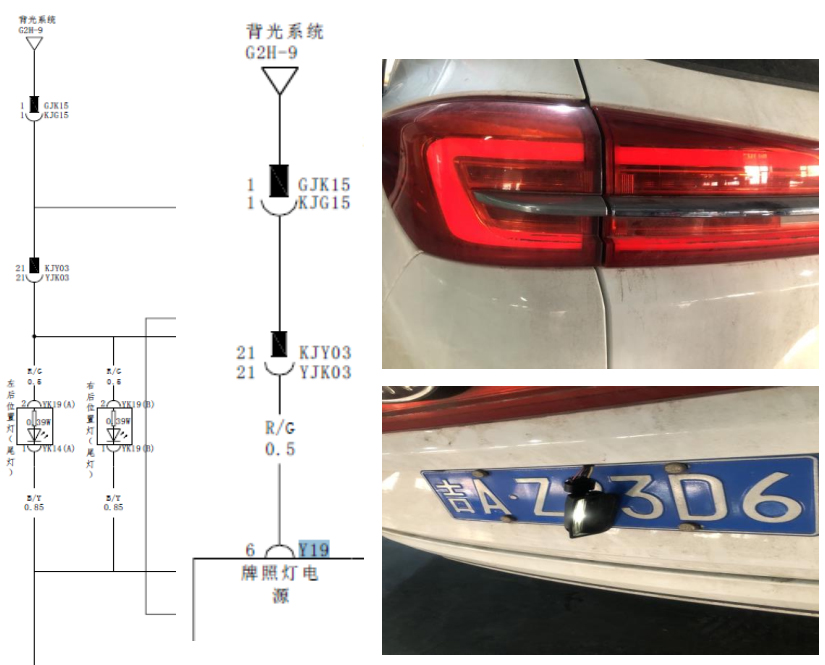

1 、 首先拆下后备箱位置灯，在断开位置灯插头的时候牌照灯点亮，揑上位置灯插头后位置灯还是暗亮牌照灯熄灭，测量位置灯YK19(A)， 2号插脚电压为4.2V。断开位置灯插头，测量后牌照灯Y19, 6号插脚电压为6V,故怀疑车身电器或线束有短路的地方。

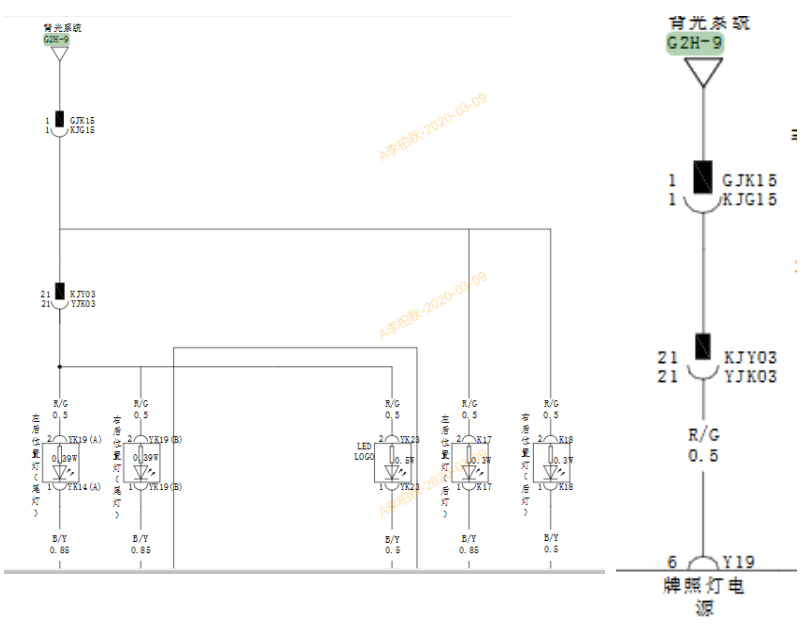

2、查看电路图看一下位置灯和牌照灯的线束走向和控制端，位置灯和牌照灯公用同一个线束和控制端，所以为同一故障导致，车辆OFF档断开后背门地板KJY03与YJK03插接件测量(KJY03)21号角电压为6V,证明问题出在地板线束之前，断开仪表线束和地板线束GJK15与KJG15插接件测量(GJK15)1号角电压为0v，测量（ KJG15） 1号角电压为6V,由此证明问题出在中间的返段地板线束戒与此地板线束相关的电器元件上。

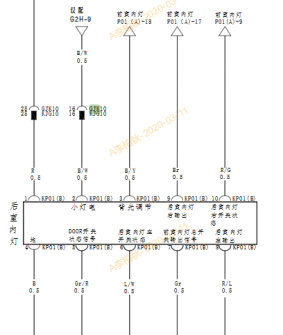

3、按照地板线束故障检测依次断开地板线束插接件，到GJK10与KJG10插接件时后位置灯和拍照灯都熄灭了，查看KJG10插接件电路图线束走向基本都是与室内灯为主，故而排查车内室内灯，当检查到后棚顶室内灯是发现有腐蚀现象棚顶有明显水滴，当断开后棚顶室内灯插头时故障消失，所以故障出在后室内灯进水腐蚀导致短路更换后棚顶室内灯后故障排除。



案例点评： 仔细询问车主是不是经常在开空调时候一直内循环，车主表示不知道什么是内循环和外循环，所以本店指导用户尽量开一开外循环，因为内循环车内外温差较大容易导致空气中的水蒸气凝结成水滴和霜导致不必要的问题出现。
