原因分析：

1、高压零部件故障

2、电池管理器故障

3、 BSG电机或BSG电控故障

4、低压线束故障

维修过程：

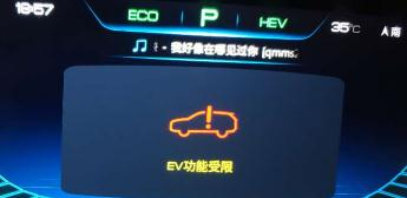

1、用 VDS 读取故障码，整车控制器报 P1D6E09： BSG 电机故障， P1D7100:高压系统故障-BMS 放电不允许。电池管理器报： P1AC300：高压互锁 3 故障。 结合以上故障码分析为其他高压零部件导致 BSG 不工作，那么 EV 功能受限重点排查互锁 3 故障。

2、查看数据流驱动电控和 DC 电压为 680V，压缩机和电池加热器电压为 142V，测量 30A保险正常，短接高压互锁，测量前控母线电压为 672V（正常）。说明电压已经从电池包出来。测量压缩机和电池加热器电压为 112V（异常）。因前电控和压缩机共用一个配电，由此可以判断为前电控内部故障导致。

3、更换前电机控制器故障排除。





维修小结：在维修过程中根据故障现象，明确思路，一步步缩小范围，要有耐心，了解控制原理，明确主导者，找到问题点，才能快速的处理问题。
