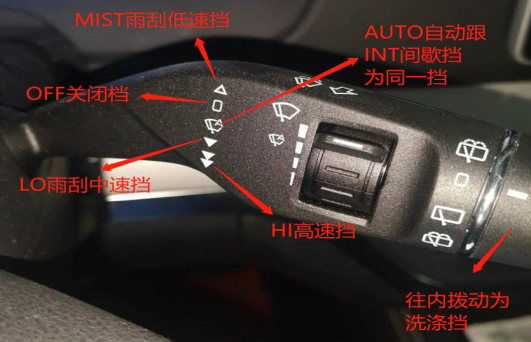

故障现象：车辆到店反应自动雨刮与中速挡无法工作，只有高速挡跟低速档位，洗涤档位正常。技师测试雨刮各档位，洗涤功能低速功能正常，但自动档无法工作（测试自动挡功能时可以打开自动档，往玻璃上部靠近多功能视频控制器部位撒水，雨量传感器就在附近），但打开中速跟高速挡时，雨刮只在高速挡工作。
原因分析：
1、前舱配电盒内雨刮继电器故障
2、组合开关故障
3、雨刮功能相关线路
维修过程：
1、 检查前舱配电盒内雨刮继电器及相关线路正常，排除前舱配电盒内部故障。

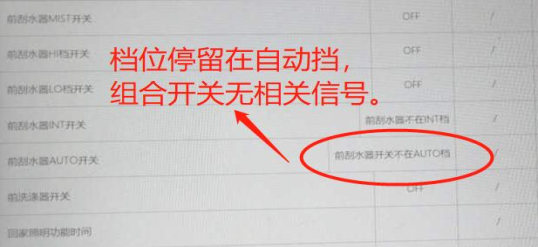

2、用 VDS 进入组合开关模块观察
数据流，打开各个开关，发现开关信号只有雨刮低速信号跟高速信号。但雨刮开关停留在中速档位时
数据流却显示高速挡信号打开。

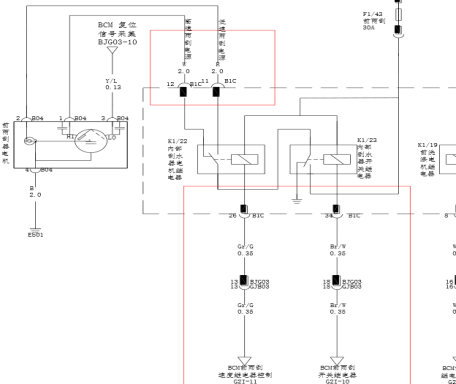

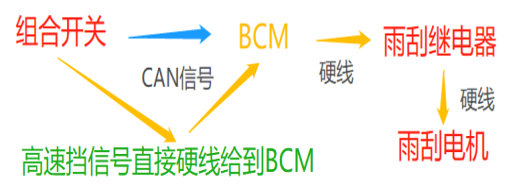

3、结合雨刮控制信号的控制路线图，可以确定组合开关发出的 CAN 信号到
BCM 模块是真实的档位信号。
4、用 VDS 进行动作测试各个档位，发现雨刮各档位均按照指定的命令进行动作，所有功能在动作测试里均可以实现。更加肯定了雨刮继电器各功能是正常的。且由此动作测试，排除了从组合开关的网络线到执行器电机这段线路是正常的。
5、排除掉正常部位，只剩下组合开关一个问题点，更换组合开关后，故障排除。
维修小结：结合电路图与工作原理，往往能准确推算出故障的准备部位。既不用浪费劳动力拆件检查，也提高了维修效率。
