故障分析：

1、 喷水电机故障；

2、 线路故障；

3、 组合开关故障；

4、 继电器故障。



排查步骤：

1、 首先测试后雨刮工作正常，调到喷水挡听喷水电机没有工作的声音；再测试前雨刮工作正常，喷水正常，故而排除洗涤电机损坏的可能性（前后喷水共用一个洗涤电机），测量洗涤电机喷水时 B16 插头 1 号脚搭铁正常， 2 号脚有 12V 电压，当后喷水时 1 号脚有 12V 电压， 2 号脚没有搭铁，故排除了保险和组合开关故障。

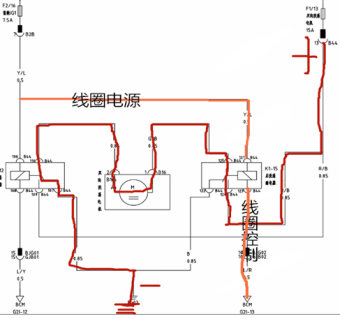

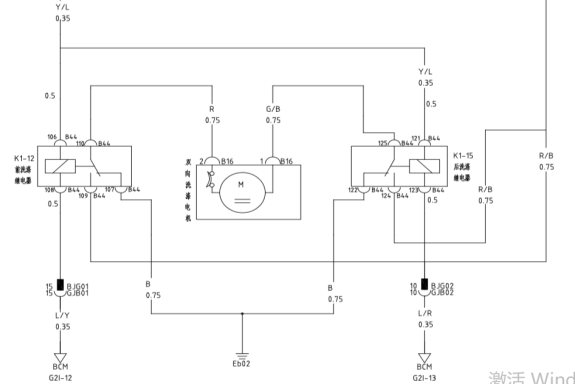

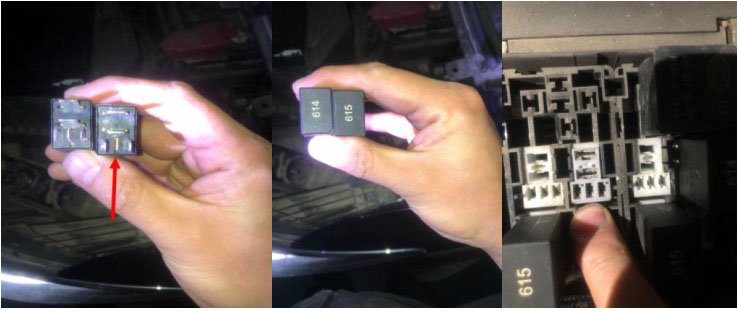

2、 查看后雨刮喷水时线路走向电路图，当后喷水工作时是由后洗涤继电器提供电源，由前洗涤继电器 107 号脚搭铁。拔下前、后洗涤继电器时发现前洗涤电机继电器为 4 脚继电器，而后洗涤继电器是 5 脚继电器，更换前洗涤继电器后故障排除。



维修小结：询问车主有没有出过事故或维修过车辆车主说车辆一直自用，没有碰撞和维修，故而是因为车辆出厂时继电器装错引发的故障
