故障现象:一辆比亚迪宋Pro 自动档车辆,顾客来店反映仪表一直显示请检查电子驻车系统。
原因分析:
试车发现车辆除仪表会显示请检查电子驻车系统外, 空调在PAD上也无法使用, 但挂非P档或使用电子驻车开关驻车功能正常, 用VDS扫描所有模块都可以扫到, 读取ESP有U014004;FBCM超时故障,
EPB有U014687;失去与Gateway通讯故障,无法清除。分析原因如下:
1、 模块内部故障导致网络通讯异常;
2、 PAD有故障导致误报;
3、 外部干扰。
故障排查:
1、 根据VDS扫描结果分析涉及模块分别是ESP、
EPB、 仪表配电盒、网关、空调控制器、 PAD,但模块可以进入诊断 ,仅有空调在PAD上无法触控,按键良好,说明模块本身并未存在故障;
2、重点检查PAD:将PAD联网确认为最新软件;将PAD重置后故障依旧,拆下PAD静置10十分钟后上电当时一切正常,无故障码,一分钟后仪表又显示故障,空调触控失灵,排除PAD本身原因;

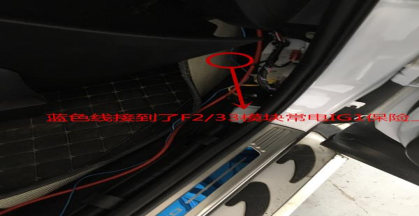

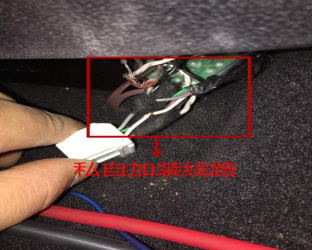

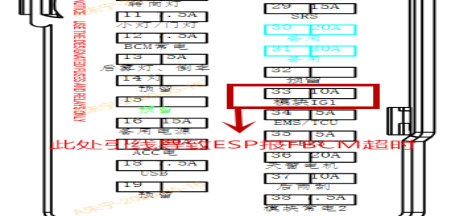

3、与顾客沟通, 了解到车辆有改装过音响系统,加装后门扬声器后又加装低音炮,查看原车功放部位从原音频线上加装了分频器,延低音炮上两路电源找到有一路接到了配电盒F2/33-模块常电IG1保险上,将加装的低音炮电源断开, ESP模块的U014004故障码可清除,但
EPB内的故障码仍存在;

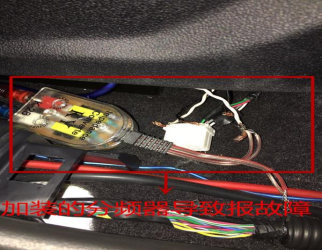

4、将外置功放K11(A)上的分频器拆除后仪表不再报故障,
EPB内故障码可清除, PAD上空调触控调节正常,故障排除。
案例点评:
1、故障排查需结合电路图逐步掋查,提升维修效率;
2、与顾客多沟通,了解故障出现的前后情况,对故障进行系统分析。
