故障分析：

1、 灯光组合开关故障；

2、 模块间通讯故障；

3、 线路通讯故障。



排查步骤：

1、 因车辆故障为偶发性出现，进店时故障不再现，也查不出故障原因，怀疑是灯光开关组的问题。为了确认故障， 和试驾车倒换了灯光开关组后让用户先观察。用户使用几天后故障再次出现。当时把车开到店里故障一直再现，所有灯光都不亮，转向灯也不亮，仪表也不显示灯光指示灯。

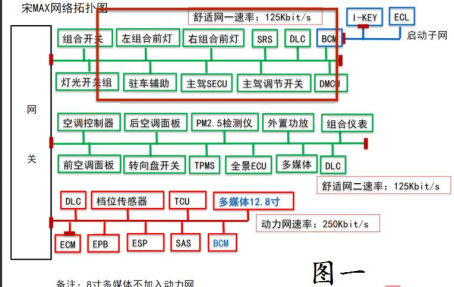

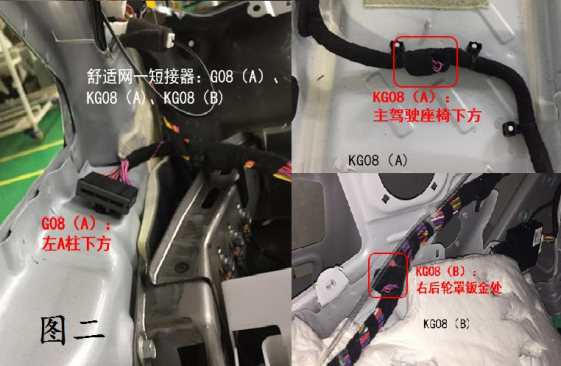

2、 于是怀疑是线路通讯有问题，查看宋 MAX 技术资料，发现在网络拓扑图中显示灯光开关组、组合开关和左右大灯组都是在舒适网 1 中（图 1），舒适网 1 有个终端电阻在地板线束右后轮罩上方，有三个 CAN 短接器 G08（A）、 KG08（A）、 KG08（B）分别在左 A 柱与仪表台处、 主驾座椅下方地板线束上、右后轮罩钣金处（图 2）。因为故障出现时只是灯光雨刮不工作，其他模块均可正常使用，认为终端电阻故障的可能性不大。



3、 从诊断接口处测量舒适网 CAN 电压分别为 CAN-H： 2.8V， CAN-L： 2.3V，正常。怀疑是 CAN 短接器处偶发接触不良导致的，结合用户反馈最近发现车在高温暴晒后也会出现，首先检查左 A 柱处的舒适网 1 的 G08A 短接器，在晃动这个短接器的时候故障突然消失，为了验证故障，将这个短接器的短接针脚拔掉后故障现象和车之前的故障现象一样，确定故障点在这里，将此处 CAN 短接器针脚及端子处理后重新装配好故障不再现。

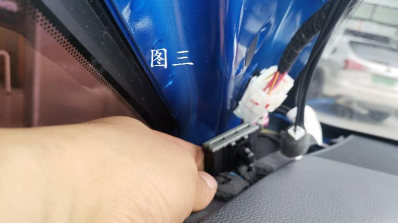

4、 车辆恢复后交由用户观察使用，用户使用两周后反馈故障再现，现场查看直接拆左 A 柱护板检查 G08A 短接器，用手动一下 G08A 短接器（图 3），故障立即消失。确定为此处线束故障，更换仪表板线束，跟踪用户一个月后故障不再现，故障彻底排除。

维修小结：偶发性故障需与用户多沟通交流，清楚故障发生频率，确定故障范围后根据技术资料图示快速找到故障原因，排除故障。
