原因分析：

1、系统程序故障

2， MPC故障

2、电源故障

3、低压线路故障

维修过程：

1、 首先连接 VDS 诊断仪，扫描系统，发现多功能视频控制器扫描不到，显示为灰色。

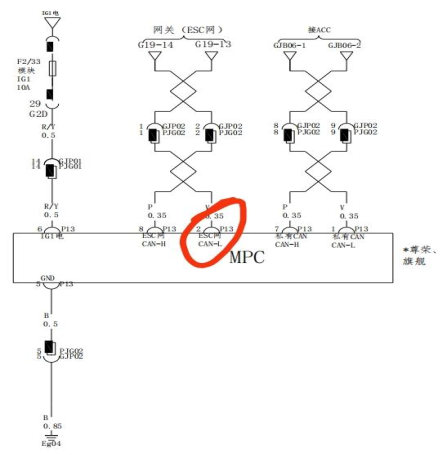

2、 与试驾车倒换 MPC 模块进行测试，故障依旧，根据电路图量取 MPC 插接件，电源正常，CAN 高电压正常， CAN 低无电压（异常） 。

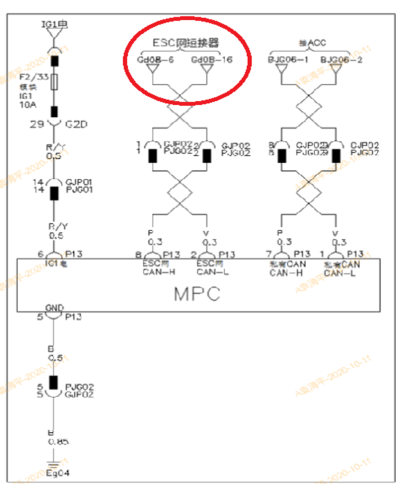

3、 根据电路图得知， CAN 低接网关的 13#针脚，中间经过插接件 GJP02，此插接件位置在左侧 A 柱上饰板下，检查插接件未发现退针及针脚歪斜，量取插接件 CAN 低电压为 0V,说明故障点出现在 GJP02 到网关的线路上，查阅维修手册得知中间还有 ESC 网短接器。

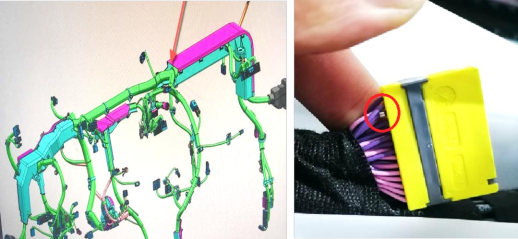

4、 电路图上没有明确标注短接器的位置，与技术督导进行沟通，得知此位置在副驾驶仪表台下方，拆掉仪表台上本体进行检查，发现插接件针脚退针，装回针脚，固定好卡扣，测试故障排除。
