故障现象:客户进店反馈仪表上显示请检查发电系统。
原因分析:
1、前电控故障;
2、 BSG保险、 BSG控制器、 BSG电机故障;
3、 BSG小线故障。

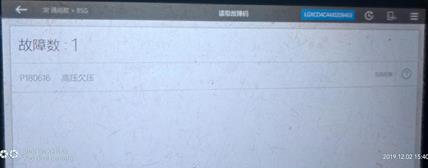

1、 VDS2000扫描系统无升级。读取BSG控制器故障码为: P180616 高压欠压(当前故障) P1D6E09 BSG电机故障(历史故障)可清除。

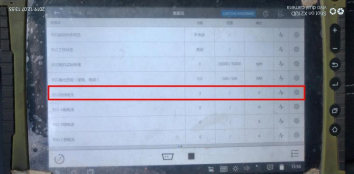

2、上OK电读取BSG数据流发现BSG母线电压从109V持续下降到3V,电压存在异常。询问客户故障出现的情况,客户说没有出过事故,没有进行任何维修,正常行驶时突然仪表提示请检查发电系统。

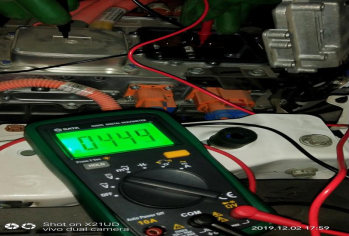

3、测量BSG保险正常,上OK电测量BSG保险两端电压444V,测量BSG控制器正极母线电压434V。测量BSG控制器母线电压为3V(异常),断开前电控BSG小线,短接互锁后,测量输出前电控BSG输出电压为450V左右,前电控输出电压正常。
4、拆卸控制器母线螺栓堵盖,测量前电控BSG小线前电控输出端到BSG输入端正极母线固定螺丝导通,与负极母线固定螺丝不导通。拆卸母线固定螺丝时发现负极母线固定螺丝未打紧,导致线束虚接,打火烧蚀。紧固螺栓后,路试故障排除。因线束固定端与BSG控制器结合处已烧蚀,更换BSG电机控制器。
案例点评:高压系统零部件工作时的电流非常大,因此对应的线路及零部件一定要紧固到位,避免因接触不良导致产生电火花,因此零部件接触面烧蚀。
