原因分析：

1、 相关网络模块故障导致车辆网络瘫痪；

2、 相关CAN网络线束存在短路等异常导致车辆网络异常。

维修过程：

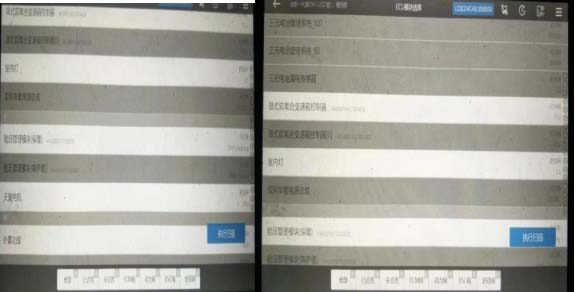

1、 用 VDS2100 进入 21款唐DM 车型进行模块扫描，电脑显示动力网相关模块均扫描不到，其它网络模块可以正常扫描，断开低压电池负极 10 分钟后重新上电故障依旧；

2、由于动力网扫描不到，从诊断口测量动力网12号和13号CAN针脚， CAN高2.55V， CAN低2.59V， CAN电压正常；

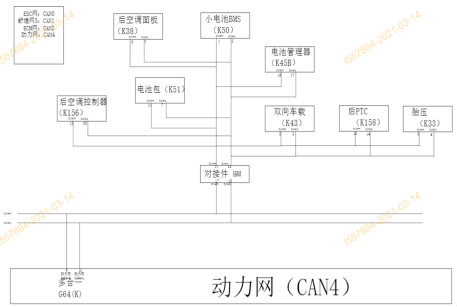

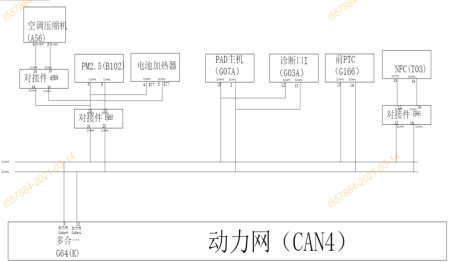

3、测量诊断口12号和13号针脚之间的阻值，阻值为5.1欧姆异常，查看网络拓扑图该车动力网的两个终端电阻分别在多合一控制器和电池管理器内，断开多合一控制器，测量多合一控制器动力网针脚9号和10号之间的阻值，阻值在120欧姆，正常；断开电池管理器接插件，测量电池管理器动力网针脚16号和17号之间阻值，阻值120欧姆正常；

4、两个终端电阻正常，而CAN网络阻值异常，分析故障应为其它动力网CAN模块或动力网CAN线路影响；

5、为了缩小排查范围，依次断开动力网的相关CAN模块，当断开后PTC驱动器后，网络恢复正常，分析为后PTC驱动器异常，更换后PTC驱动器后故障排除。断开动力网上的后 PTC 驱动器后恢复正常：





维修小结：对于 CAN 网络瘫痪方面的故障，一般为 CAN 网络模块或 CAN 线路影响导致，首先需要清楚了解各个CAN网络所包含的模块，并且能测量并利用CAN网络的电压及电阻进行判断分析。
