比亚迪宋MAX升级版爆震传感器电压低故障检修
来源:本站整理  作者:佚名  2022-04-22 09:57:07

 故障描述:客户提车后开去加油时发现发动机故障灯亮,车辆行驶无异常。

故障分析:
1、线路故障;
2、爆震传感器故障;
3、发动机电脑板故障。
排查步骤:
1、 车辆进店结合车主描述检查车辆故障属实,用 VDS 扫描故障码爆震传感器电路电压过低。
2、 爆震传感器作用为: 检测发动机燃烧过程中产生的爆震情况,并把爆震信号以电信号形式及时发送给发动机控制器。其监测原理为:当发动机燃烧过程中产生爆震时,爆震传感器内部会产生共振电压,这时传感器将信号以电压形式发送到 ECUECU 经过分析后及时修正点火提前角,避免继续产生爆震。

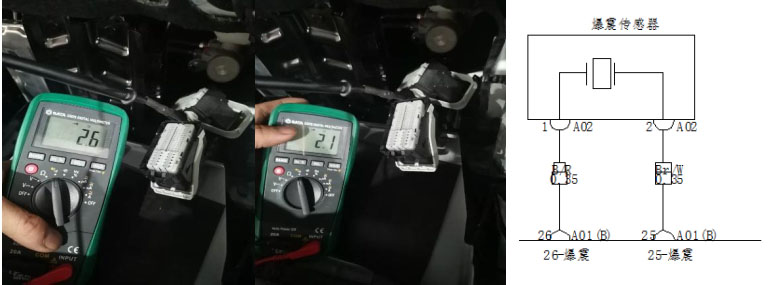

3、 查看电路原理路图,爆震传感器 2 根线直接进 ECU,测量爆震传感器到电脑 2 根线无异常。
4、 用万用表测量爆震传感器无异常(模拟爆震,测得电压 mV 级变化),准备倒换电脑板。在拆卸过程中发现电脑板 A01 插头 47 号针脚弯斜,从电路图分析该针脚是爆震传感器针脚。更换发动机电脑板故障解决。
维修小结:当发动机内部燃烧时,爆震传感器内部产生共振电压。这时传感器输送电压到ECM, ECM及时修正点火时间,避免爆震产生。
