故障分析：

1、拉线故障；

2、操纵盖分总成故障；

3、换挡操纵机构总成故障；

4、变速器内部故障

排查步骤：

1、 试车发现故障存在，在挂完倒挡后感觉有阻力在，不能回到空档。拆卸中央扶手，将挂挡拉线拿掉，挂挡测试无发卡现象，排除换挡操纵机构总成故障。

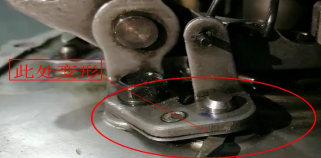

2、 检查拉线无发卡现象，手动用选换挡摇臂进行挂挡，发现在挂完倒挡后回位卡滞，更换操纵盖分总成后试车故障依旧，此时怀疑是变速器内部故障导致，拆下变速器后， 将操纵盖分总成和选换挡摇臂拆下，拉动选换挡轴有卡滞现象。将变速器进行分解后观察发现倒档臂支架组件有变形现象，对比新件此位置未变形（见下图），更换新的倒挡臂组件后装车进行测试故障排除。



维修小结：经分析此故障为倒挡臂支架组件有变形，导致在挂完倒挡后倒挡臂与选换挡机构存在干涉，故不能正常回位，维修此类故障时不能只考虑外围部件也要考虑变速器本身故障。
