比亚迪宋MAX行驶中偶发性熄火
来源:本站整理  作者:佚名  2022-04-25 09:47:10

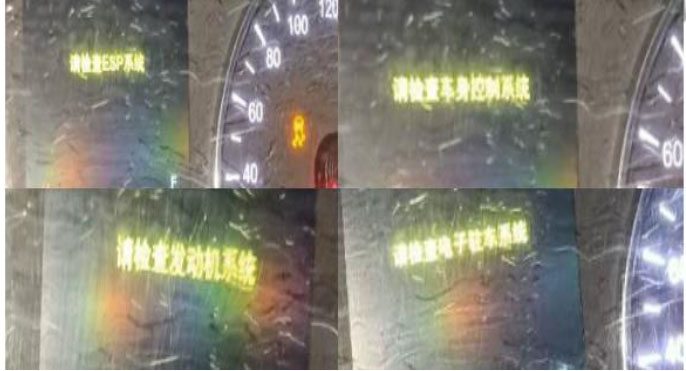

 故障描述:一辆宋 MAX 车型,车辆行驶中出现偶发性自动熄火,熄火后仪表提示请检查多个系统,熄火后再次启动,起动机正常工作但无法启动车辆,停一段时间后可以正常启动。

故障分析:
1、发动机 ECU 故障;
2、前舱配电盒故障;
3、线束故障;
4、保险及继电器故障。
排查步骤:
1、 车辆出现故障时使用 VDS 扫描读取系统故障码,变速器系统报: U1701 TCU 与 ECM 通讯失败; U1706 ECM 加速踏板信号错误; U170E ECM 发动机转速错误;电子驻车系统报:U010087 与 ECM 通讯故障; U041681 接收到 ESP 的无效信息故障;电子车身稳定系统报:U010004 EMS 超时;车身控制器报 B1C2C02 转速信号故障; U010387 与 MG/ECM 失去通信。 且 VDS 无法扫描到发动机控制模块系统。
2、 读取到模块所报的故障码都是与发动机 ECM 失去通讯的故障码,测量 ECM 的保险供电正常,检查 ECM 插接件重新拔插后测试故障依旧,测量 ECM 插接件的电源搭铁及 CAN 均正常,摇晃拉扯 ECM 插接件及线束故障没有变化,供电搭铁都有。扫描不到 ECM 模块,怀疑是发动机 ECM 故障,更换后试车故障依旧。

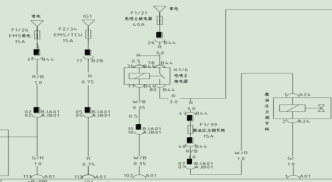

3、 更换了发动机 ECM 还是扫描不到,怀疑还是供电存在故障。查看电路图除了常电和 IG1供电,还有一个电喷主继电器的常电给 ECM 供电,用手敲打和按压前舱配电盒及继电器,故障现象会随之发生变化,拔下主继电器和拆下前舱配电盒检查,均没有虚接和退针的现象,处理后再次装上测试故障依旧,怀疑是主继电器故障,拆开检查未发现异常,试着倒换一个主接触器后测试故障排除。

维修小结:针对偶发性故障一定要多加仔细。
