故障分析：

1、后视镜翻转器故障；

2、左门开关故障；

3、线路故障。

排查步骤：

1、 调整左侧外后视镜都正常，右外后视镜能左右和往下转动，就缺右外后视镜往上翻转功能。拆下门饰板，找了一个电瓶单独给后视镜翻转器 U03 1#、 10#供电，能往上翻转，证明翻转器正常。倒换左门开关后故障依旧。

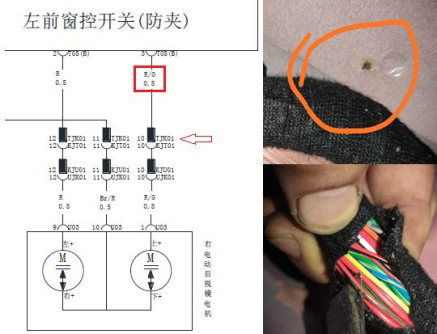

2、 检修线束，按照线路图取 3 根导线和新的后视镜，跳过右门线束把 KJU01 的 10#、 11#、12#针脚直接连接 U03 的 1#、 9#、 10#针脚以测试，故障依旧。测量 KJU01 的 10#、 11#、12#针脚到 T05 的 2#、 3#、 6#针脚导通（正常），分别测这 3 根线对地导通性，发现 T05-3号针脚对地导通，断开 TJK01 就不导通了，排除左门线束，重点排查地板线束。

3、 拆除座椅和地胶，顺着线束一点点寻找，发现后排座椅有黑点，拉出线束发现线束被车壳上的焊点尖刺刺穿，导致 T05-3 号（红绿）对地短路，敲平焊点重新包扎线束故障排除。

维修小结：熟悉线路图，了解工作原理，快速找到故障原因。
