故障描述:客户到店反映空调后排出风口不出风, 后排空调控制按键失效。
故障分析:
1、 空调控制器故障;
2、 保险或继电器故障;
3、 鼓风机或控制线路故障。
排查步骤:
1、 使用 VDS 整车扫描, 发现空调系统无故障, 进入空调控制器系统内, 无关于后排空调的相应

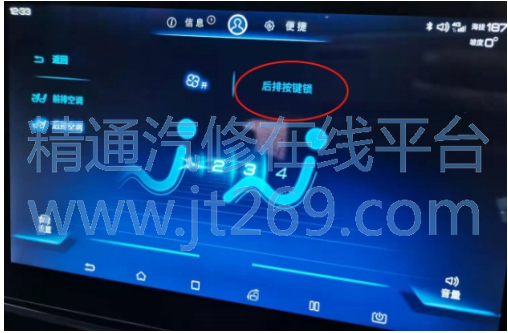

数据流。 后排空调控制按键不通电, 检查为 PAD 后排按键被锁, 解锁按钮后工作正常,但后排还是无风吹出。
2、 根据电路图, 测量保险 F4/1 保险丝正常, 倒换继电器 Kk-1 故障依旧。 拔下鼓风机插头 KG23测量 1#、 2#针脚所得电压等于电瓶电压正常。 拆下鼓风机测量电阻, 电阻为 7.8Ω , 通电测试运转正常。

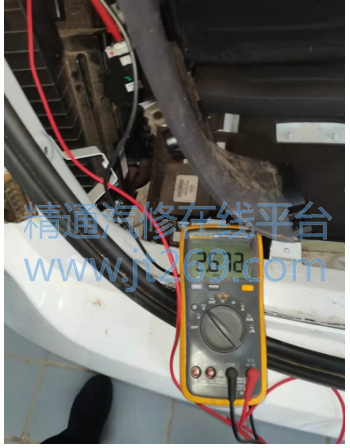

3、 根据电路图。 测量鼓风机后调速模块 KG24 插头 1#对地正常, KG23-2 与 KG24-4 针脚导通正常。 KG24-3 为空调控制器占空比信号, 测量电压值为 2.672V, 调节风速时电压没有变化异常。
4、 倒换前鼓风机调速模块测量占空比电压信号: 4 档 2.413V、 3 档 2.269V、 2 档为 2.153V, 1档 2.101V, 且空调出风恢复正常, 判定为调速模块硬件故障, 更换后故障排除。
维修小结:检查时测量鼓风机插头有 12V 电压且能点亮功率灯泡, 还以为是鼓风机坏了, 忽略了控制逻辑,险些造成误判。 故障维修应结合电路图, 了解控制逻辑才能准确锁定故障点。
