故障分析：

1、 低压线束故障；

2、 动力电池系统故障；

3、 高压充配电系统故障；

4、 空调高压系统故障。

排查步骤：

1、 VDS 扫描， 各个模块均能正常通讯。 电池管理器报： P1AFB00 空调系统高压互锁故障（历史故障） 。 清除故障码， 再次上电故障依旧。

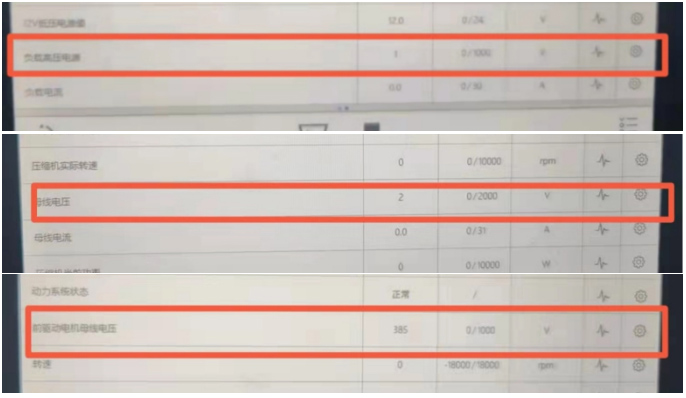

2、 从故障码分析， 为空调系统故障。 上 OK 电， 读取 PTC 数据流， 负载高压电源为 1V 异常，读取压缩机控制器数据流， 压缩机母线电压为 2V 异常。 读取驱动电机控制器数据流， 前驱动电机母线电压为 385V 正常。 以上数据流可基本判定空调高压无输入， 检查充配电空调输出高压保险发现已损坏。

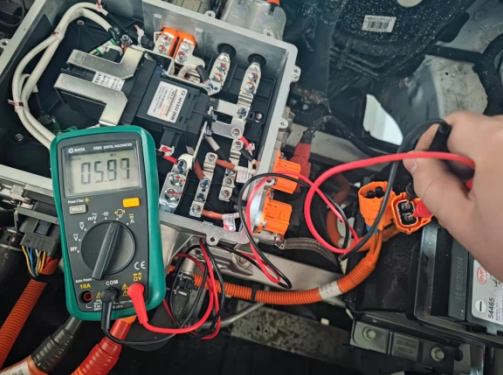

3、 因高压保险一般不会因质量损坏， 为外部引起故障。 排查压缩机和 PTC 内阻及管压降发现，PTC 内阻 0.5kΩ 异常偏低。判定 PTC 内部故障引起， 更换空调高压保险及 PTC 后故障排除。





维修小结：高压保险损坏， 应该先排查外部用电设备有无短路， 及其他故障。
