比亚迪元EV360无法读数据流通信故障检修
来源:汽车维修技师  作者:佚名  2023-03-22 08:37:06

     一辆行驶里程约4万km的2018年比亚迪元EV360纯电动轿车。客户反映:此车在使用中出现不能给车辆充电现象,到修理厂进行维修,发现用诊断仪读取车辆三合一车载充电机控制器故障时,可以用诊断仪进入,读取故障码,但无法读取DC/DC及车载充电机的数据流。怀疑是车载充电机故障,无法维修,于是找到笔者来维修车载充电机。

    故障诊断:比亚迪元的三合一车载充电机控制器包括以下3个功能:高压分配器、车载充电机和DC/DC。高压配电功能负责给PTC加热器以及压缩机分配高压电;DC/DC负责给12V低压蓄电池充电;车载充电机负责交流220V输入后变成450V左右的高压直流,给高压蓄电池充电,直流快充也经过此配电盒给高压蓄电池充电。
    接车后,先确认故障,用诊断仪读取故障码,读取到3个故障码:
    ·P15FF00内部温度传感器故障
    ·P151500水温传感器故障
    ·P158900充电口温度采样异常
    接着用诊断仪读取数据流,发现无法读取到三合一车载充电机控制器和DC/DC部分的数据流
    根据此车的通信网络拓扑图进行分析,怀疑三合一车载充电机控制器内部的通信部分存在故障。于是,将机器从车上拆下来,做好绝缘防护后,拆开机器上盖,用专用设备给机器通电。因为此车故障与通信有关,所以先从电路板上寻找8脚CAN通信芯片,经过检查,在如图1所示的位置找到3个通信芯片。
    用示波器测量3个通信芯片上的波形,其中1个芯片没有CAN低波形,有CAN高波形。沿线路板走向继续向前搜索,找到对应的共模电感的4个引脚,测量它上面也是没有正常的CAN低波形。
    测量此通信芯片的TXD和RXD脚波形,发现这两个引脚都有正常波形。因为可以看到正常波形,说明CPU给了通信芯片正常的数据,而此芯片没有正常输出,由此判断此通信芯片损坏。更换此芯片后,再用示波器测量,CAN高和CAN低都有正常波形了。

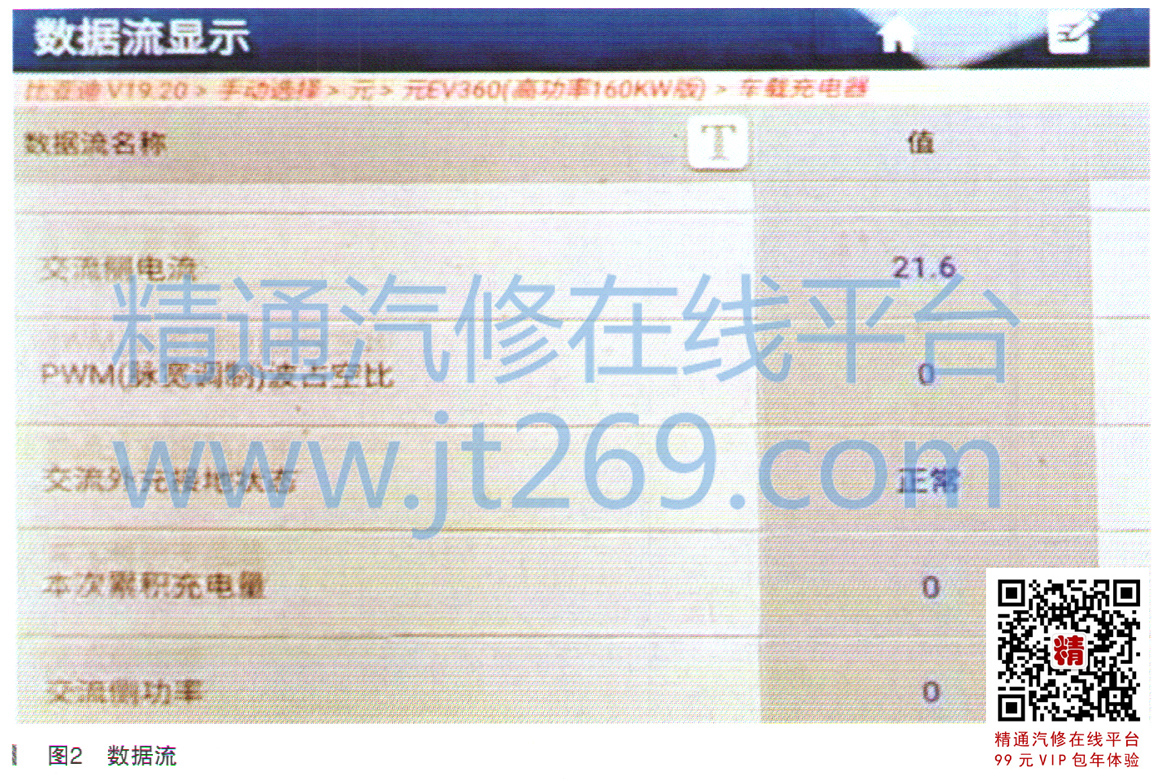

    在试验台上用诊断仪再次进入三合一车载充电机控制器,读取数据流,可以读取到正常的数据流了。将所拆部件全部装复后,用诊断仪再次验证通信,数据流可以正常读取了(如图2所示)。

    到此,确认该车不能读取数据流故障排除。
    故障总结:此车故障是因为三合一车载充电机控制器内部的CAN芯片损坏,导致车辆出现只能读取故障码,但无法读取数据流的故障现象。
    通过示波器测量通信芯片上的输入和输出端波形,确定此芯片损坏。此机器内部有3个CAN芯片,它们负责三合一车载充电机控制器内部及外部的数据交换工作。
