一辆行驶里程约1万km的北汽BJ40L自动档车。客户反映:该车早晨启动车之后仪表指示灯偶发性全闪。行驶三十分钟之后仪表恢复正常。
原因分析:
根据故障现象及故障代码可能有一些原因:
线路故障;
仪表故障;
TCU故障;
网关故障。
检修过程:
接车验证故障,故障现象无法复现,使用VDS读取系统信息发现内部有以下故障代码,如下图所示:
TCU模块中U0155未定义;
IPC模块中U000100 CAN总线Bus off,U151387 TCU失去通信;
ESP模块中U015504 CAN总线IPC超时,C046008 SAS故障(信号);
重点对车辆的网络线进行测量,各通信网络的终端电阻值测量结果,如下图所示,电阻值正常:

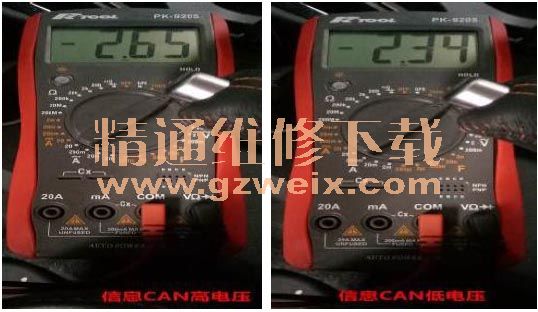

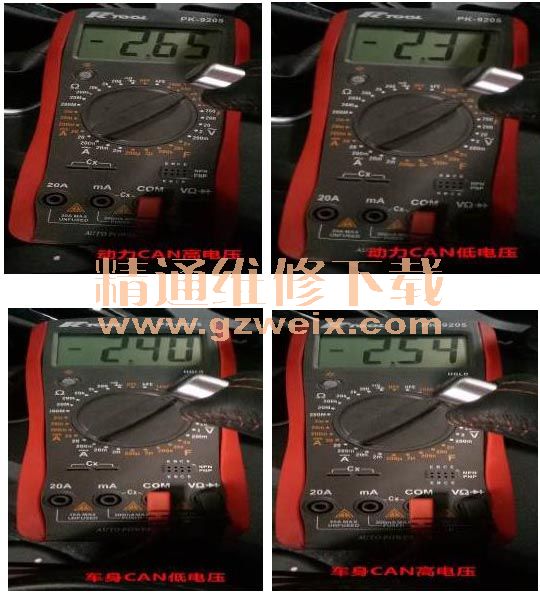

测量各通信线的电压,如下图所示,电压正常:
