北汽BJ20无法启动故障检修
来源:本站整理  作者:佚名  2018-09-26 09:52:48

一辆行驶里程约5.3万km的北汽BJ20手动档车。该车辆无法启动,使用VDS读取发动机系统没有故障码。
原因分析:
Ÿ 离合器传感器故障;
Ÿ 保险或继电器损坏;
Ÿ 发动机控制单元损坏;
Ÿ 相关线路故障;
Ÿ 点火开关损坏。
检修过程:
Ÿ 连接VDS诊断仪,进入发动机控制系统,反复踩踏离合器,数据流中“离合器操作次数检测”正常增加;

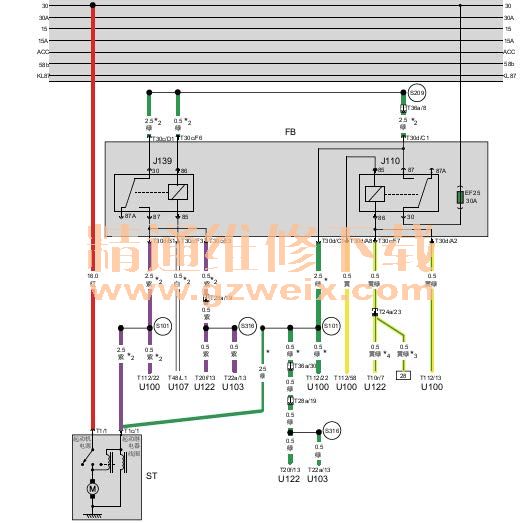

Ÿ 查阅启动系统电路图,如下图所示:

Ÿ 检测J110启动继电器30号脚电压为12.56V,检测继电器85和86脚导通正常,86号脚启动瞬间有12V电源,85号脚为3.56V无变化,判定为发动机ECU无信号接地信号输出;
Ÿ 查阅离合器部分电路图:

Ÿ 离合器为电磁传感器,当踩下离合踏板,传感器2号脚和3号脚导通检测离合器动作,传感器4号脚与1号脚导通,来控制启动;
Ÿ 检测离合器传感器插头T5a/5为12.56V,T5a/1接地正常,T5a/2与T112/103电阻为0.01Ω,检测T5a/3为10V并与T112/29导通正常,检测T5a/4针脚为0V与T112/44不导通,检查对接插头T36a/23号针脚,弯曲并退针,如下图所示:

修理结果:调整歪斜的T36a/23故障彻底排除。

相关资料:2016年北汽BJ20原厂维修手册(含电路图)
