北汽绅宝X55胎压系统故障灯点亮
来源:本站整理  作者:佚名  2018-09-27 13:35:01

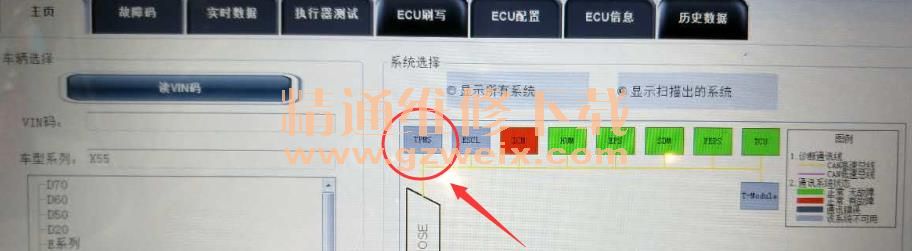

一辆行驶里程约2800km的北汽绅宝X55自动档车。客户反映:该车行驶过程中胎压系统故障灯点亮,维修技师试车确认故障存在,使用VDS检查,发现胎压系统无法连接,如下图所示:

原因分析:
根据上述异常现象分析,可能是以下原因造成的:
Ÿ 胎压系统电源故障;
Ÿ 胎压系统搭铁虚接;
Ÿ 低速CAN网络线路故障;
Ÿ 胎压控制单元损坏。
检修过程:
Ÿ 连接VDS诊断仪,发现组合仪表和车身控制单元存在故障,故障码均为“U012700与TPMS丢失通讯”,如下图所示:

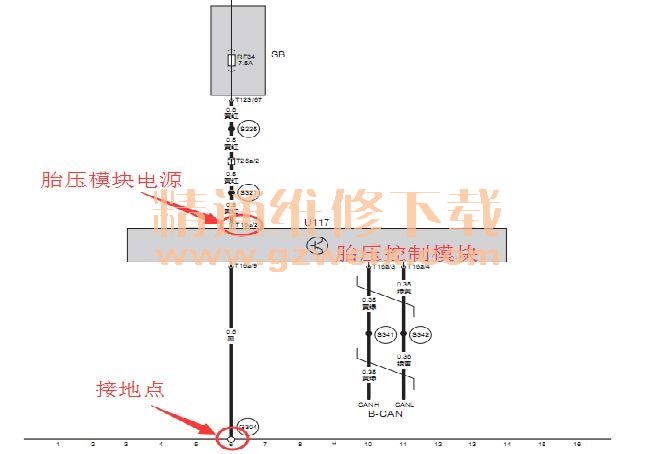

Ÿ 根据电路图,根据由简到繁原则进行检查;检查RF34(7.5A)保险丝未熔断,保险丝针脚有12V电源,针脚无明显退针和松旷现象;
Ÿ 断开胎压模块插头,模块针脚无退针、腐蚀现象;
Ÿ 测量胎压模块插头T16a/2针脚电压为12.3V,接地点G304与车身导通正常,T16a/3(CAN-L)电压2.3V,T16a/4(CAN-H)电压2.69V,断开蓄电池负极,测量B-CAN终端电阻为60欧姆;排除供电、搭铁和CAN网络通讯问题后,初步判断为胎压模块本身故障;

Ÿ 更换胎压控制模块后,仪表显示胎压四个传感器丢失,拆卸四轮轮胎并记录四个胎压传感器编码,重新配置写入四个胎压传感器信息,故障彻底排除。
修理结果:更换胎压控制模块并完成配置,故障排除。

相关资料:2016年北汽绅宝X55原厂维修手册(含电路图)
