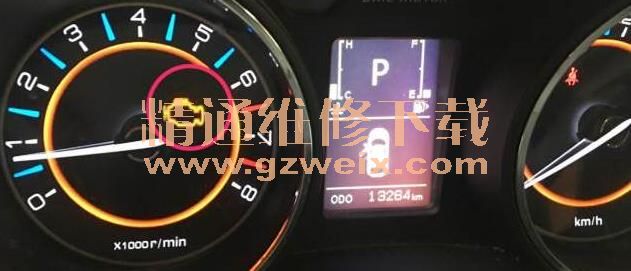

一辆行驶里程约1.4万km的北汽绅宝X55自动挡车。客户反映：该车仪表上的发动机故障灯点亮，车辆在行驶中有时出现发动机抖动以和加速不良的情况，如下图所示：
原因分析：根据上述故障现象分析，发动机故障灯点亮可能是以下几种原因造成的：
Ÿ 发动机控制单元故障；
Ÿ 发动机机械故障；
Ÿ 发动机控制系统的相关传感器故障；
Ÿ 传感器至发动机控制单元之间的连接线路故障。
检修过程：
Ÿ 连接VDS诊断仪，在发动机系统读取到故障码”P013400：上游氧传感器电路信号电路故障“，如下图所示：
Ÿ 查询维修手册中P013400的内容得知，此故障码的检测条件是：氧传感器足够热持续90S；触发条件是：上下游氧电压大于1.2V、氧传感器内阻大于20000Ω、上游氧传感器电压范围0.4V~0.6V；此故障的可能原因为：线束或插头故障、上游氧传感器故障、发动机控制单元故障，如下图所示：

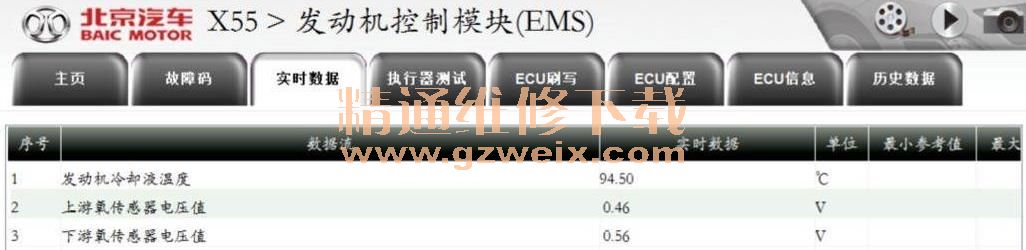

Ÿ 通过VDS诊断仪读取发动机控制系统内数据流，发现上游氧传感器信号电压值异常，电压始终为0.46V，固定不波动；而正常车辆的上游氧传感器信号电压值在0.1V~0.8V之间往复波动，如下图所示：
Ÿ 拆下上游氧传感器，检查传感器的线束插头，未发现异常，如下图所示：

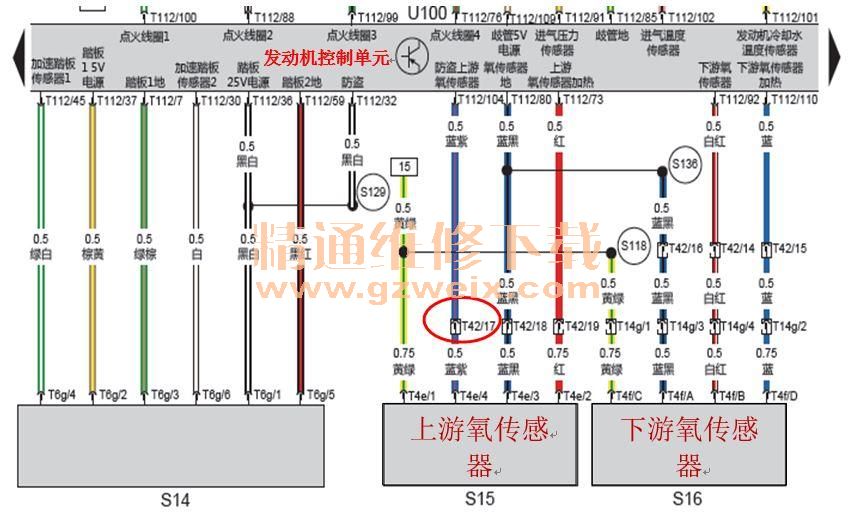

Ÿ 依照电路图，如下图所示，检查上游氧传感器至发动机控制单元之间的各条连接线路：

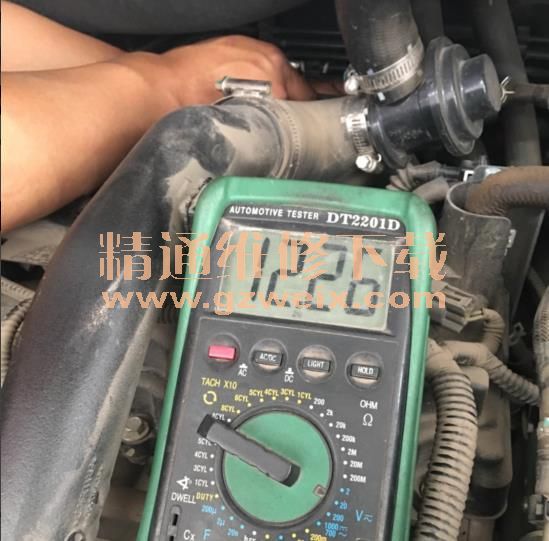

Ÿ 测量加热器电源端T4e/1与加热器接地端T4e/2之间的电压，为12.26V，说明氧传感器加热电路正常，如下图所示：
Ÿ 测量氧传感器至发动机控制单元的线路，氧传感器的T4e/3端子与发动机电脑的T112/80端子间的电阻为0.03Ω，说明氧传感器接地线路正常；
