Ÿ 测量
氧传感器的T4e/4端子与发动机电脑的T112/104端子间的电阻值为无穷大，说明线路断路；
Ÿ 断开线路中的T42连接器，如下图所示：

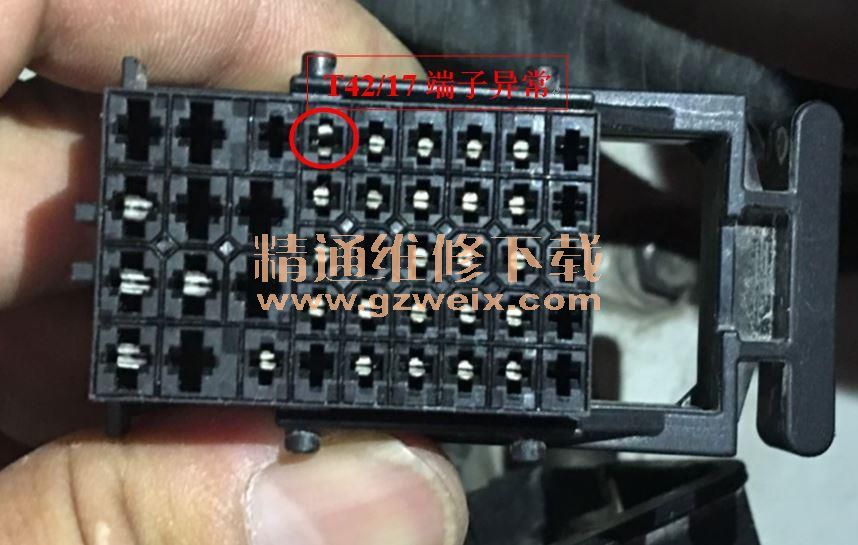

Ÿ 发现T42/17端子松动，异常，如下图所示：
Ÿ 为验证故障，把插头插回，晃动插头模拟行驶中的震动，
数据流中
氧传感器信号电压波动时有时无，并且每次信号电压停止波动时发动机都会出现抖动现象，确认T42/17端子松旷为故障点。
修理结果：处理T42/17端子后，故障消失；发动机控制系统
数据流的上游
氧传感器信号电压波动正常；路试确认故障彻底排除。
