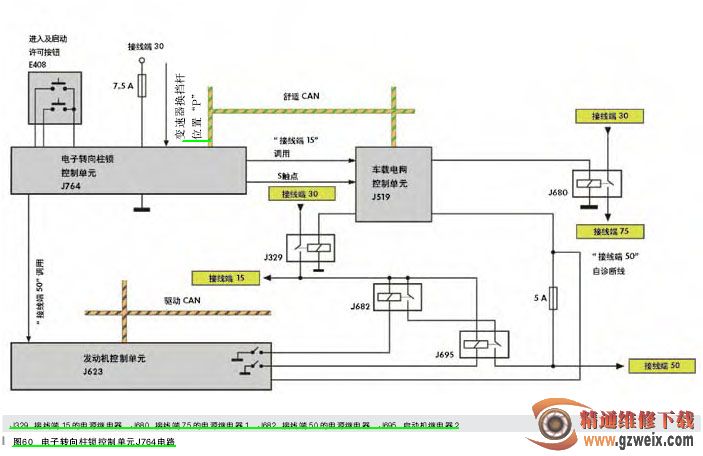

②使用舒适钥匙时的接线端控制在选配了舒适钥匙的奥迪 A1上，按照如下所述进行接线端控制（电路如图 60 所示）：

◆     由电子转向柱锁控制单元 J764读取进入及启动许可按钮

◆

控制单元 J764 将当前接线端信号 (s 触点“接线端 15”和“接线端50”) 发送到舒适 CAN 上

◆     为安全起见，还会通过一根分立连接的导线向车载电网控制单元发送“接线端 15”调用和 s 触点的信息

◆     为安全起见，还会通过一根分立连接的导线向发动机控制单元发送“接线端 50”调用信息

◆     车载电网控制单元 J519 触发“接线端 15”和“接线端 75”继电器

◆     发动机控制单元触发两个“接线端 50”继电器

◆     出于诊断目的，无论是发动机控制单元还是车载电网控制单元都要读取接线端 50

③选配舒适钥匙取代点火锁

在选配了舒适钥匙的奥迪 A1 上不再安装点火锁。而是在原先安装点火锁 ( 不带舒适钥匙的车辆 ) 的位置上做了一个标记 ( 带舒适钥匙的车辆，如图 61 所示 )。在标记后有一个应急感应线圈，当无法用舒适钥匙进行正常启动时，也可以用该应急感应线圈启动车辆。

例如出现以下情况时：

◆     车钥匙电池没电

◆     进入及启动许可的某一根天线失灵

◆     进入及启动许可控制单元损坏

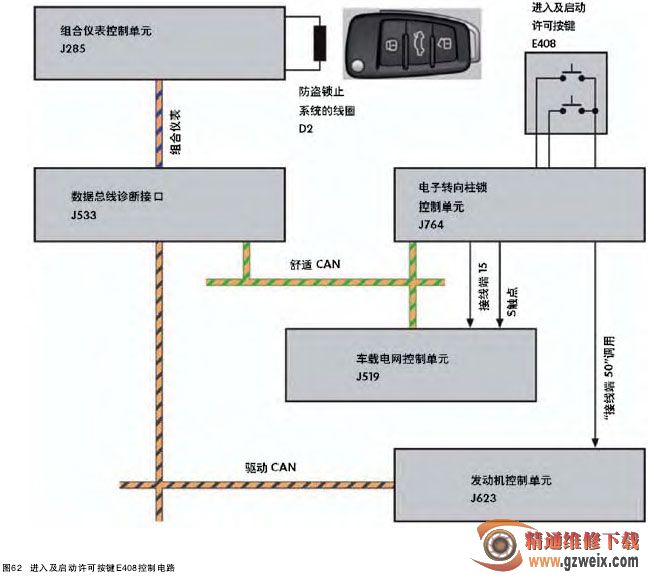

◆     中央门锁车钥匙和天线之间的HF 无线电通信 R47 受到干扰在这种情况下按下进入及启动许可按键 E408 之后，组合仪表上显示文本信息：“未识别到车钥匙。”在显示这个文本信息之后，用户可在几秒钟内通过将车钥匙对准所标记的位置启动发动机，而无需按下按键E408，控制原理如图 62 所示。

如果超过了这段时间，则必须在钥匙对准标记期间重新按下进入及启动许可按键。

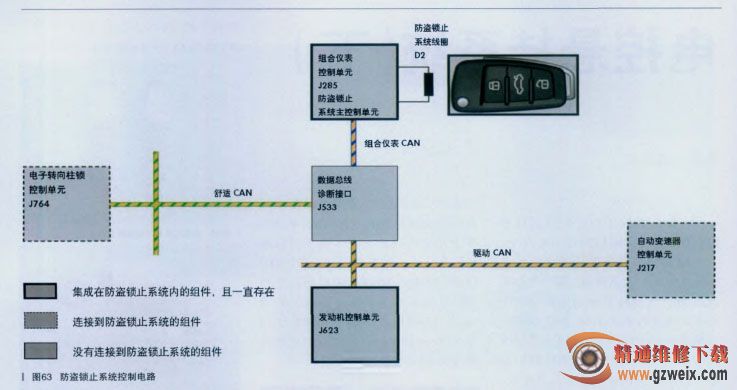

11. 防盗锁止系统奥迪 A1 使用第四代电子防盗锁止系统。防盗锁止系统的主控制单元是组合仪表（如图 63 所示），因此具有两个诊断地址：

◆     17- 组合仪表
