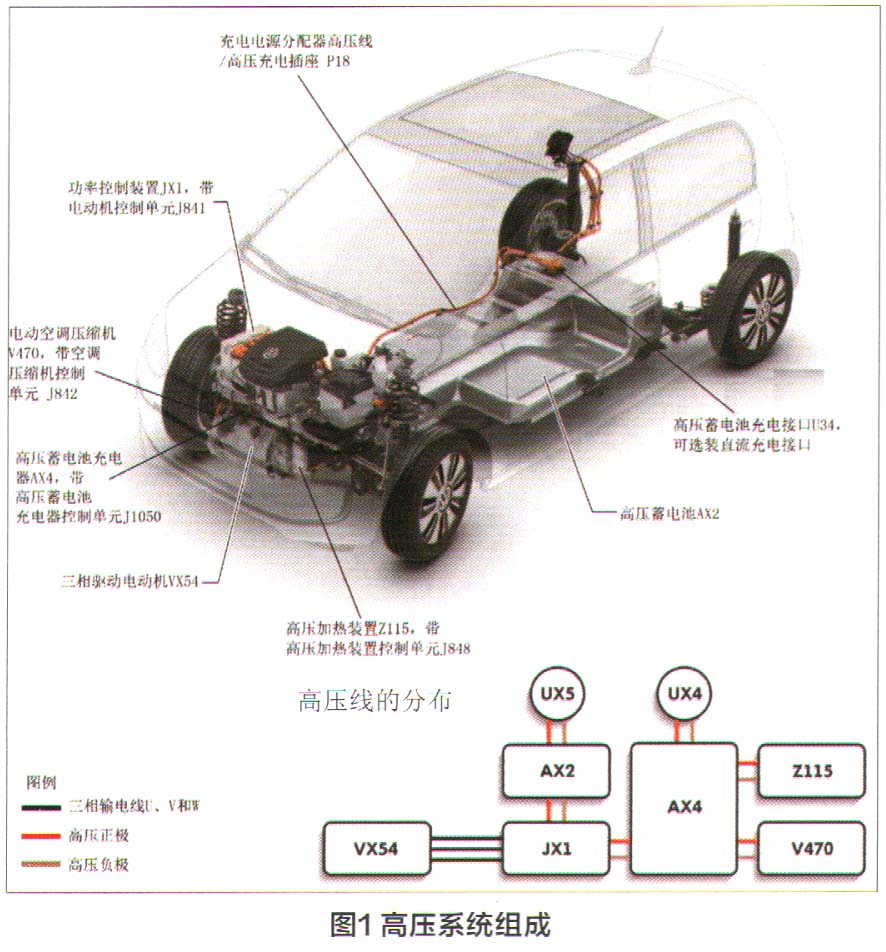

e-up车型的高压系统包括一个三相交流驱动电动机VX54、1挡变速器OCZ、功率控制装置JX1、高压蓄电池AX2及充电插座等，这些组件的安装位置如图1所示。

1．三相驱动电动机总成VX54

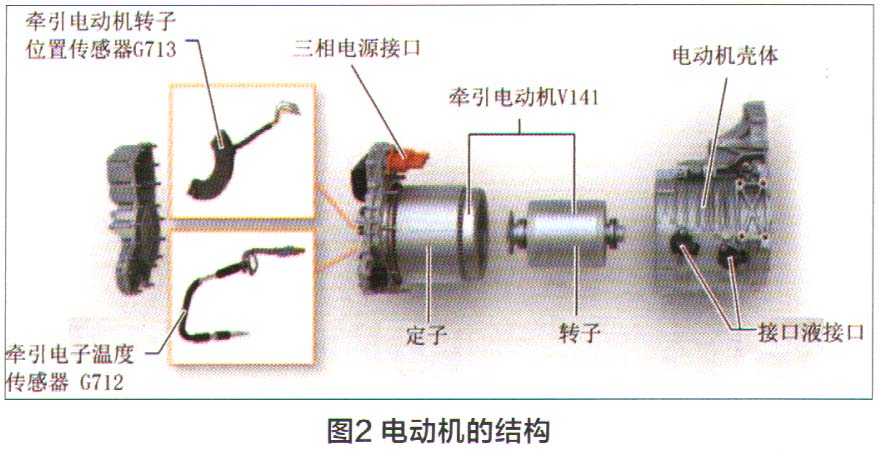

    驱动电动机总成包括牵引电动机V141、电动机温度传感器G712、电动机转子位置传感器G713。铝合金壳体上设置有冷却液接口和三相电源接口（图2）。牵引电动机V141的最大功率为60kW，最大扭矩为210N·m，最大转速为1.2X 104r/min（图3）。电动机定子的每个相位包括5个线圈，转子包括5个磁极对，由此产生出色的响应特性和高效率。该电动机在不提供牵引力时，还具有发电机的功能。



    电动机温度传感器G712是一个负温度系数传感器，用来监测定子内的线圈温度，并与功率控制装置JX1直接连接。当核心温度超出150℃时，系统将限制功率输出，直至完全关闭牵引电动机V141。电动机转子位置传感器G713位于三相驱动电动机总成VX54的右上方，同样与功率控制装置JX1直接连接。如果这两个传感器失灵，车辆将无法行驶。



2．高压蓄电池AX2

    高压蓄电池为车辆行驶提供电能，它由204个埋离子电池组组成，额定电压为374V，容量为50A·h，标称能量为18.7kW/h，总质量为230kg。高压蓄电池安装在车辆底板上（图4），可以获得更低的重心和出色的重量分配，其工作温度为－30～50℃，超出这一温度范围会造成功率下降甚至完全切断。高压蓄电池为防水型设计，外部采用密封结构，打开保养盖才可以接触到蓄电池电量管理控制单元J840。高压蓄电池的壳体分为上、下两部分，上部壳体为塑料材质，为了保证电磁兼容性而包有一层铝，其中还包含有稳压元件。下部壳体为金属材质，其中包括电池组固定导轨和碰撞横梁。两部分壳体采用螺栓连接和粘接的方式连接到一起，应进行密封性检查，以确保不会出现水或气体泄漏的情况。通过与车辆相连的两条接地连接，实现壳体对车辆的电位均衡。

    蓄电池模块监控控制单元J497负责监控各个电池组的电压、温度和充电状态，并将所有信息都发送到蓄电池电量管理控制单元J840，对充电状态的控制尤其重要。当所有电池组都具有相同的充电状态时，高压蓄电池才能达到最大容量。J497会将已充满电的电池组电量释放到内部电阻上，以使所有电池组都具有相同的电压水平。
