三、MPX ( 多路通信 ) 系统
1.CAN 通信 (for -Q 模式 )CAN 总线通信框图，如图 35 所示。
2.LIN 和 AVC-LAN 通信 (Except-A 模式 )
L I N 和 A V C - L A N 总线通信框图，如图 36 所示。
3. 驾驶员侧接线盒
采用 P l u g - i n 类型的主车身ECU。
仅能更换主车身 ECU。
四、电源分配器（PD）
1. 概述

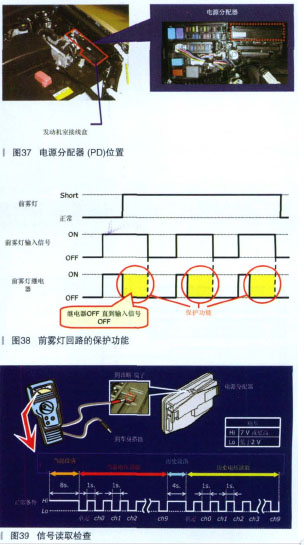

PD（位置如图 37 所示）使用半导体继电器减少发动机室接线盒的重量。
2. 过电流保护功能
过电流时，半导体继电器可以停止和保持继电器工作，保护电路，如图38 所示。
3. 服务要点 ( 电源分配器 )
（1）信号读取检查
PD 和电器部件的故障可以通过测量诊断端子的电压来检查，如图 39所示。
（2）检查

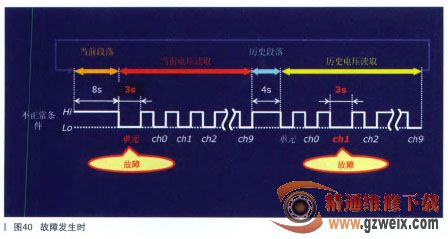

当故障发生时，如图 40、表 12 所示。
注意：电源分配器拆除后，当前和历史电压信号会被清除，所以检查前不要拆除。
（3）不同的用电负荷显示不同的ch0 到 ch9（如表 13 所示）
五、灯光

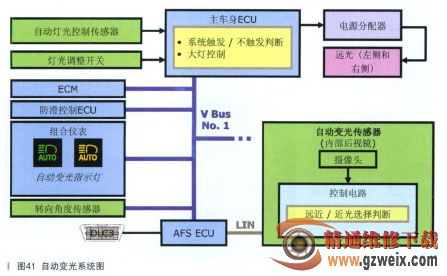

1. 自动变光系统
夜间行车，系统能够自动变换远光和近光。
AFS ECU 具有网关功能，实现CAN 和 LIN 之间的通信，如图 43 所示。
