剖析奥迪Q5 0B5双离合变速器技术
来源:本站整理  作者:佚名  2012-05-25 13:17:45

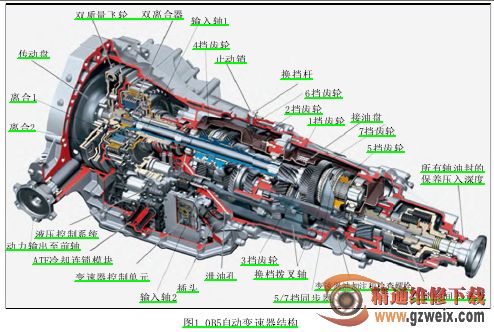

大众奥迪Q5上使用了7挡双离合器变速器,与常时四驱机构联合使用,纵向安装在车上。该变速器将自动变速器的优点(驾驶舒适、换挡时无牵引力中断)和手动变速器的优点(运动性和效率)结合,换挡时间短,又因为采用了“直接动力传递”换挡,使驾驶员能获得一种特殊的驾驶体验。0B5变速器的基本结构挡位与02E和0AM变速器基本相似,结构如图1所示。

7挡形式是奥迪 Q5能实现运动性和效率结合的关键。7挡可以实现一个较大的扩展传动比,使车辆的起步动力性好,同时可以将7挡作为超速挡使用,因此降低了燃油消耗。



一、双离合变速器的结构功能



驱动力通过传动盘传到双质量飞轮上,扭矩从这里被传递到电动液压调节的双离合器上,双离合器可根据选择来操纵偶数挡或奇数挡,因此,变速器就分为两个分变速器。



分变速器1:奇数挡(1、3、5、7挡)可通过中间输入轴1用离合器K1来驱动。分变速器2:偶数挡(2、4、6挡)和倒挡可通过输入轴2(一根空心轴)用离合器K2来驱动。



输出时采用一根公用的输出轴,该输出轴将扭矩直接传到中间差速器,中间差速器将这个扭矩的约60%分配给后桥法兰轴,其他约40%分配给齿形特殊的圆柱齿轮,并经半轴传到前轮驱动装置,如图2所示。
