剖析奥迪Q5 0B5双离合变速器技术
来源:本站整理  作者:佚名  2012-05-25 13:17:45


四、动力传递分析





输入轴1为实心,通过花键与离合器K1相连,用于驱动1挡、3挡、5挡和7挡齿轮。输入轴2为空心,安装在输入轴1的外侧,通过花键与离合器K2相连,用于驱动2挡、4挡、6挡和倒挡齿轮。



DSG变速器的输入轴1由离合器K1驱动,完成1,3,5、7挡;输入轴2由离合器K2驱动,完成2、4、6、R和空挡。



离合器K1将1、3、5和7挡的扭矩传递给输入轴1,K1操纵时,接合杆将接合轴承压向盘形弹簧,这种压力运动在多个转向点处转换为拉力运动,因此将离合器压盘拉向离合器从动盘以及主动轮,扭矩传递给输入轴。



离合器K2将2、4、6和R挡的扭矩传递给输入轴2,K2操纵接合杆时,接合轴承压向离合器压盘的盘形弹簧,由于盘形弹簧支撑在离合器壳体上,因此离合器压盘压向主动轮,扭矩传递给输入轴2。

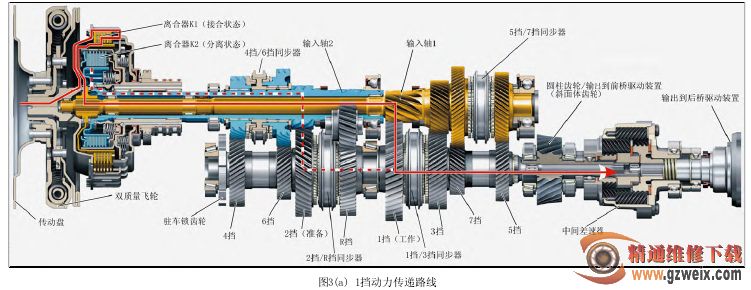

1挡动力传递路线:发动机→双质量飞轮→离合器K1→输入轴1(1挡主动齿轮)→输出轴1(1挡齿轮)→差速器,如图3(a)所示。



2挡动力传递路线:发动机→双质量飞轮→离合器K2→输入轴2(2挡主动齿轮)→输出轴1(2挡齿轮)→中间差速器,如图3(b)所示。
