3．轮胎压力传感器

①轮胎压力传感器的安装位置

轮胎压力报警控制系统共有 4个轮胎压力传感器，它们分别安装在对应轮辋的气门芯座处。轮胎压力传感器的安装位置见图4。

②轮胎压力传感器的结构

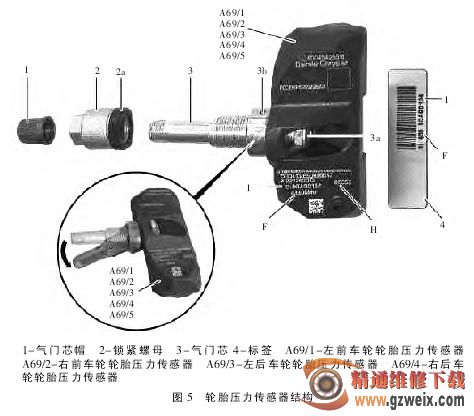

轮胎压力传感器由压力传感器、温度传感器、无线电信号传输装置和锂电池组成。在通常情况下，锂电池可以连续使用7 年。轮胎压力传感器与气门芯组件集成在一起，轮胎压力传感器的结构见图5。

③轮胎压力传感器的功用

轮胎压力传感器的功用是向轮胎压力报警控制模块N88 发送轮胎压力信号和轮胎温度信号。由于轮胎压力信号和轮胎温度信号是以无线电信号方式发送出去的，因此其必须先由轮胎压力天线进行接收，被转换为电信号，然后才能被传送至轮胎压力报警控制模块 N88。

④轮胎压力传感器的工作特性

●当轮胎压力传感器作为配件（没有安装在轮辋内）时，轮胎压力传感器处于能量储存模式工作状态。

●当没有压力作用在轮胎压力传感器上时，轮胎压力传感器以 55s为周期发送无线电信号。

●将轮胎压力传感器安装在轮辋上，对轮胎进行充气，在压力作用下，轮胎压力传感器被激活。此后轮胎压力传感器以 0.8s 为周期发送无线电信号，轮胎压力报警控制模块N88根据轮胎压力传感器发送的无线电信号判断轮胎压力和轮胎温度。

●当轮胎温度高于 120℃时，轮胎压力传感器将停止工作；当轮胎温度低于100℃时，轮胎压力传感器将自动恢复工作。

4．轮胎压力报警开关（部件代号为 S107）

轮胎压力报警开关安装在换挡杆座处，轮胎压力报警开关的安装位置见图 6。

在轮胎压力报警开关上有一个LED 指示灯，轮胎压力报警开关利用2 根导线与轮胎压力报警控制模块N88相连，有些车型胎压报警开关信号直接送到低位控制面板，然后由低位控制面板把该信号送到 CAN-B 网络上，由胎压控制模块 N88 通过CAN-B来接收该信号。按下轮胎压力报警开关，可以激活或解除轮胎压力报警控制功能。
