1.3 系统信息显示
监测系统可以监测轮胎气压， 并在气压不足或轮胎爆裂的情况下， 通过仪表上的显示屏提醒驾驶员。 显示屏位于仪表中部车速表内部区域 （图7）， 可以使用转向盘左边的滚轮选择不同功能显示页面， 包括车速、 导航信息、 轮胎压力不足报警信息、 保养指示等内容。 当车辆在20天内没有开动后， 接通点火开关，仪表上显示屏显示 “压力监控” 信息。 此时， 应当以高于45 km/h的车速运行一段时间， 使轮胎气压不足监测ECU进行自学习。 当轮胎压力都正常时， 仪表上显示屏显示 “轮胎压力OK” 符号。 当某一轮胎压力不足时， 仪表上显示屏显示 “轮胎气压不足” 符号， 并指明轮胎所在位置； 当某一轮胎穿孔时， 仪表上显示屏显示 “轮胎爆胎” 符号， 并指明爆胎所在位置； 当轮胎压力不受监控时， 仪表上显示屏显示 “危险” 符号。 同时， 当轮胎压力异常时， 带固定中央控制装置的转向盘将发出报警声，仪表上的 “SERVICE” 指示灯点亮。
2 C5轿车轮胎气压不足监测系统原理分析
2.1 轮胎气压不足监测系统全CAN网络结构分析

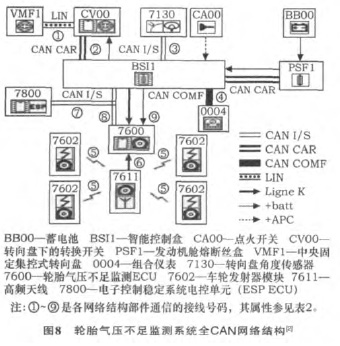

图8为轮胎气压不足监测系统中轮胎压力等信息传输的全CAN网络结构示意图。 图8中各种信号属性说明如表2所示。
2.1.1 CAN I/S网
连接转向盘转角传感器7130、智能控制盒BSI1、 轮胎气压不足监测ECU和车辆电子控制稳定系统电控单元ESP ECU的CAN网， 在雪铁龙车系中也称为CAN I/S网， 其数据传输速度是500kb/s， 属于高速率传输的网络系统。 CAN I/S网是一个多主网， 它连接的每一个电控单元连续地向网络全体发送信息。 同时， 每个电控单元处理它所使用的信息。 CAN I/S网拥有一个总体接收装置， 它可以在最少2个电控单元连在网上时建立通信。 智能控制盒BSI1是拥有终端电阻的计算机 。 为了保证网络交流， 智能控制盒BSI1必须始终连在网络上。 CAN I/S网上的某些计算机连在远程遥控唤醒线RCD上， 远程遥控唤醒线RCD可以提前激活某些计算机。
CAN I/S网数据的传输介质是双绞线， 其结构如图9所示。
双绞线由2根具有绝缘保护层的铜导线按一定密度互相绞在一起， 这样可以降低信号干扰的程度。 每一根导线在传输中辐射的电波都会被另一根线上发出的电波抵消。 在CAN I/S网中， 这2条线称为CAN H （高位线） 和CAN L （低位线）。 如果一条CAN H或CAN L导线断路， 就不能进行网络通信。
CAN I/S网络正常运行时， 工作波形如图10所示。
2.1.2 CAN CAR和CAN COMFORT网
连接转向盘转换模块CV00、 智能控制盒BSI1和发动机舱熔断丝盒PSF1的CAN网， 称为CAN CAR（车身网)。 连接组合仪表0004和智能控制盒BSI1的CAN 网 ， 称 为 CAN COMFORT ( 舒 适 网 ) 。 CANCAR 和 CAN COMFORT 网 的 数 据 传 输 速 度 都 是125 kb/s， 属于低速率传输的网络系统。 CAN CAR和CAN COMFORT网都是多主网， 它连接的每一个电控单元连续地向网络全体发送信息。 同时， 每个电控单元处理它所使用的信息。 CAN CAR和CANCOMFORT 网 的 传 输 介 质 是 双 绞 线 （ 参 见 图 9） ，CAN COMFORT网称为CAN COMFORT H （高位线 ）和CAN COMFORT L （低位线）， 这2条线中的一条断路或两者之间短路， 网络仍然会有通信， 但会报告故障信息。 网络通信管理及建立“+CAN” 供电是由 智 能 控 制 盒BSI1实 现 的 。 与CAN CAR和CANCOMFORT网连接的计算机根据情况由 “+CAN”、 “+BAT” 或发动机舱熔断丝盒PSF1提供+APC （点火开关） 来供电。
CAN CAR 和 CAN COMFORT 网络正常运行时 ，工作波形如图11所示。
2.1.3 智能控制盒BSI1
连接CAN I/S网、 CAN CAR网、 CAN COM-FORT网的智能控制盒BSI1是一种具有特殊功能的计算机模块， 其内置系统接口垂直安装在仪表板左下方， 如图12所示。
智能控制盒BSI1是多路传输结构系统的核心。其内置系统接口包括下列部件： ①一个机械接口；②一张基于微控制器的电子卡； ③一个软件接口。
内置系统接口具有以下功能： ①不同多路传输网络之间的网关功能； ②导线连接和多路传输连接之间的网关功能； ③诊断功能； ④传感器的信息获取； ⑤智能控制盒BSI1连接部件的电源分配和保护； ⑥多路传输连接对话协议管理。
软件接口具有以下功能： ①初始化智能控制盒的启动； ②控制智能控制盒功能协调的微控器。
智能控制盒BSI1可以通过DIAGNOSTIC CAN（诊断网络） 下载用于以下功能的软件： ①刮水器、玻璃升降器继电器的控制； ②转向灯中央延时； ③不同照明类； ④与不同网络连接， 包括CAN I/S、舒适性CAN、 车身CAN等。
