分析及诊断奔驰柴油发动机结构原理(四)
来源:本站整理  作者:佚名  2013-01-10 09:09:34


    通过一个连接体(60/4)和阀组( 60/7 )、压电包的运动可无摩擦地得到传递以快速打开针阀(60/10 )。与电磁式喷油器相比,其优点是更精确地测量喷油量,并通过8个喷孔来增加燃油在燃烧室内的扩散。通过喷油器更快的打开速度,降低了各个单独的喷嘴之间的喷油间隔,而且可以非常灵活地创建喷油速率。



    优势:发动机变得更安静、更经济和清洁。



    不用于喷油的回油量非常少。因此,输油率和高压泵的功率要求也一起下降了。因为喷油量和喷油始点的误差少,所以喷油器对燃油的测量非常精确。这使得燃烧污染物很少。通过一次或二次预喷射、可以预防冷启动后短时出现的白烟、蓝烟,而且可以降低燃烧噪音。随后的两个喷射是直接进行的主喷射,以及使颗粒滤清器进行再生的后喷射。



    (5)喷油器的功能

    由于驱动器的运动非常小,并且为了补偿各个独立部件的热膨胀。将一个液压变换器(同液压传输器)和一个液压阀组( 3/2位阀)装在驱动器和针阀之间。



    开始位置:

    发动机关闭:燃油系统充满没有加压的燃油(大气压力)。阀组的弹簧使阀芯(50/1)、针阀弹簧(50/7)和针阀(50/6)保持关闭状态,没有喷油产生。



    发动机打开:高压泵产生的油轨压力通过油轨而作用在喷油器上,同时也作用在针阀( 50/6)上,并通过进油节流口(50/4)进入控制室(50/3 )。因为压力比的原因,针阀保持关闭,没有出现喷油。



    (6)喷油过程

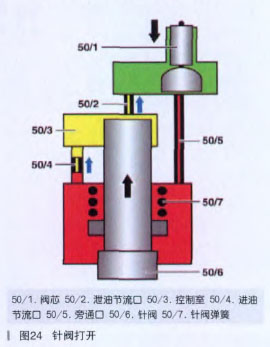

针阀打开(如图24所示):

    压电驱动阀体(60/1)接合后会变长,并通过连接体(60/4)压在阀芯(50/1)上,关闭旁通口(50/5)。



    控制室(50/3)内的压力通过泄油节流口(50/2)而被降低,针阀(50/6)被打开,开始喷油。



    针阀的打开速度山泄油节流口(50/2)与进油节流口(50/4)的横截面之比决定。减少的燃油量被输送至低压端。喷油量的多少由驱动电压的保持时间长短所决定。



针阀关闭(如图25所示):

    压电驱动阀体(60/1 )短路后会变短。阀芯(50/1)使旁通口(50/5 )打开并将控制腔(50/3)关闭。控制腔内的压力通过泄油节流口(50/2 )升至油轨压力,进油节流口(50/4)和针阀关闭,喷油结束。通过同时将油轨压力经过进油节流口(50/4 ),泄油节流口(50/2)以及旁通口(50/5)而作用在控制腔内,可迅速关闭针阀。



    (7)漏油管的功能

    喷油器泄漏的燃油不再进入回油管,但是会回入滤清器之前再进入到进油管里。不能/很难测量和泄漏量相关的任何功能。压电喷油器01L/h,电磁喷油器2.5L/h。从另一方面讲,这些泄漏的油用来填满喷油器的连接体。



    发动机启动:由于漏油管和进油管相连的实际情况,喷油器内有400kPa的压力以用来填补连接体。



    发动机运行:喷油器内的回油压力(漏油管)通过T形部件的节流口

(1)       的作用保持1000kP:的压力。



      注意事项:漏油管与喷油器接合在一起。



      拆卸:将止推环向上拉.小心地拔出漏油管。

      (8)喷油器调校器

      为了保证喷油器在整个生命期内部分喷油步骤恒定.并将喷油器的特性(喷油习惯)告诉发动机控制模块,已经对喷油器的编码进行了拓宽。
